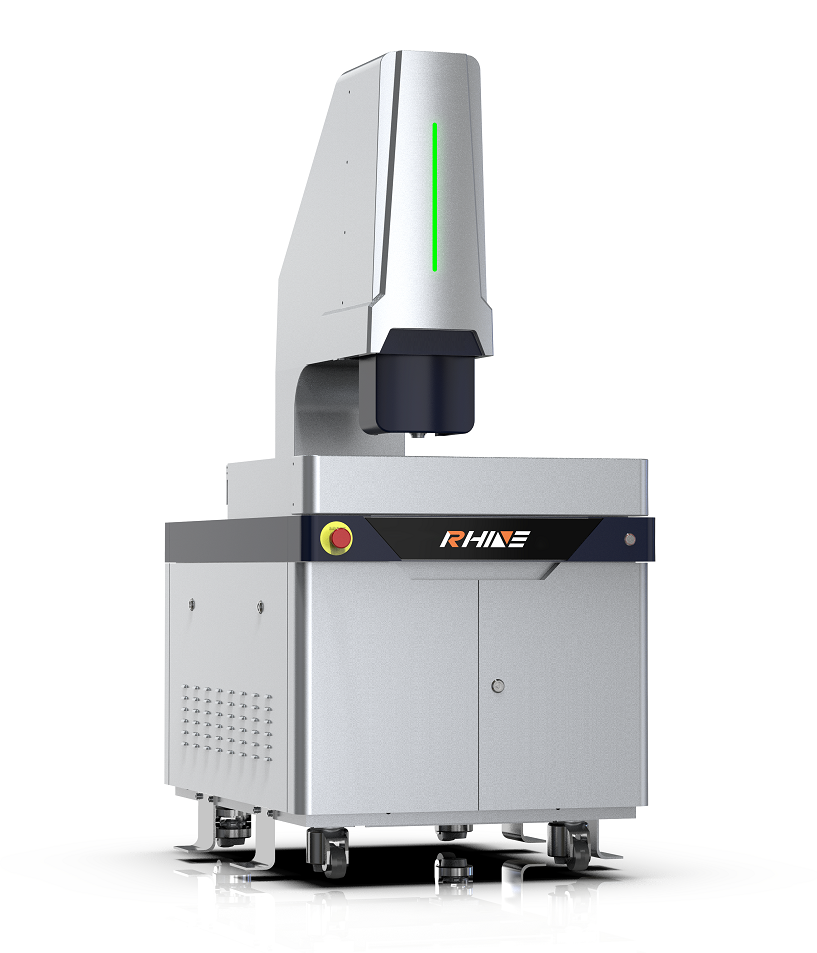

Мультисенсорные ВИМ Rhine
Видеоизмерительные системы на базе линейки Rhine представляют собой уникальный набор инструментов, позволяющий проводить высокоточные ЧПУ измерения различных деталей и материалов
В зависимости от специфики заготовок, оператор может выбрать между контактным и бесконтактным способом измерения, что повышает эффективность контроля качества и исключает риски неверных результатов.
Мультисенсорные ВИМ обеспечивают следующие неоспоримые преимущества:
> Компактная и легкая в установке
конструкция;
> Широкий модельный ряд и измерительные
диапазоны;
> Возможность одновременной установки до
трех различных сенсоров;
> Интуитивно понятный интерфейс
измерительного ПО;
> Возможность применения
крепежной оснастки для фиксации образцов
- Материал основанияГранит
- Материал направляющихСталь
- Система приводаСервоприводы по трем осям
- Измерительный диапазонот 300х200х200 мм до 1500х2000х200 мм
- Погрешностьот ±(1.8 + L/200) мкм
Сферы применения ВИМ
Радиоэлектроника:
- Электронные компоненты, печатные платы, соединители, микросхемы и прочие малогабаритные элементы;
Приборостроение:
- Корпусы, разъемы, коннекторы, резиновые уплотнители;
Медицина:
- Пластиковые элементы, фиттинги, металлические пластины, суставы, инструменты;
А также ВИМ являются отличным выбором для контроля любых типов плоских деталей, крепежа, фиксаторов, обрабатывающих инструментов, калибров и множества другой малогабаритной продукции, имеющей строгие размерные допуски.
В том числе, оптические измерения являются единственным доступным способом обеспечить контроль качества изделий из мягких материалов (поролон, силикон и пр.), которые могут подвергнуться деформации при контактных методах измерения.

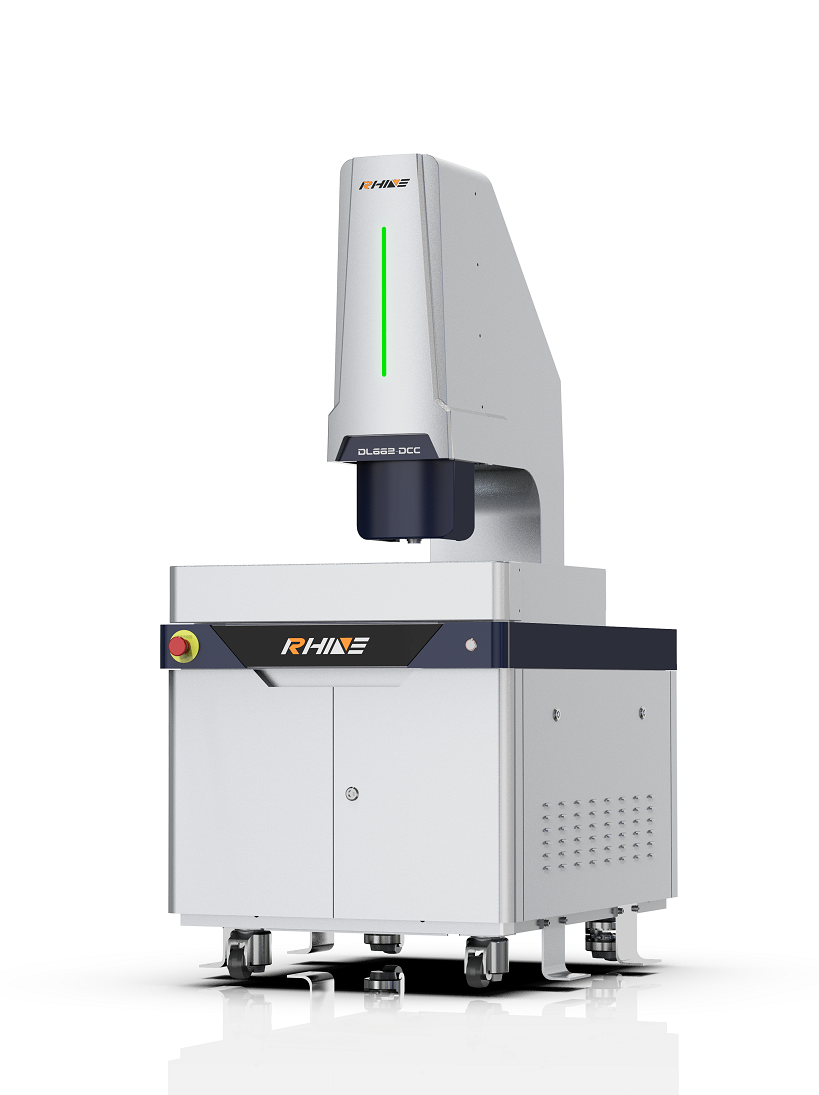

Модельный ряд мультисенсорных ВИМ Rhine
ВИМ Rhine серии SИзмерительный объем:
от 300х200х400 до 500х400х200 мм
Погрешность, мкм: ±(3.+L/200)
- Цветная ПЗС камера 1.3 Мп
- Разрешение шкал 0.5 мкм
- Объектив с автофокусом
- 3-х кольцевая 8-ми секционная подсветка
- ЧПУ и ручной режим измерения
Доступная и точная ВИМ с возможностью оснащения контактным датчиком для обеспечения трехмерного контроляЗапросить предложениеСрок поставки 6-8 недель
ВИМ Rhine серии MИзмерительный объем:
от 300х200х800 до 600х600х200 мм
Погрешность, мкм: от ±(2.5+L/200)
- Цветная ПЗС камера 1.3 Мп (опционально 2 Мп)
- Разрешение шкал 0.5 мкм
- Объектив с автофокусом
- 5-ти кольцевая 8-ми секционная подсветка
- ЧПУ и ручной режим измерения
Точная ВИМ среднего класса с возможностью оснащения различными типами датчиков для обеспечения контактного и бесконтактного контроля широкого спектра деталей и материаловЗапросить предложениеСрок поставки 6-8 недель
ВИМ Rhine серии HИзмерительный объем:
от 300х200х800 до 500х400х200 мм
Погрешность, мкм: от ±(1.8+L/200)
- Цветная ПЗС камера 2 Мп
- Разрешение шкал 0.1 мкм
- Объектив с автофокусом
- 5-ти кольцевая 8-ми секционная подсветка
- ЧПУ и ручной режим измерения
Высокоточная ВИМ продвинутого класса с возможностью оснащения различными типами датчиков для контактного и бесконтактного контроля широкого спектра деталей и материаловЗапросить предложениеСрок поставки 8-10 недель
ВИМ Rhine серии BИзмерительный объем:
от 500х600х200 до 1500х2000х200 мм
Погрешность, мкм: от ±(3+L/200)
- Портальная конструкция
- Цветная ПЗС камера 1.3 Мп
- Разрешение шкал 0.5 мкм
- Опциональные контактный и лазерные сенсоры
- Возможность установки активной системы
виброгашения
ВИМ для контроля среднегабаритных и крупных деталей, требующих высокую точность исполненияЗапросить предложениеСрок поставки 10-12 недель
Виды измерительных головок и датчиков для видеоизмерительных машин
Контактный триггерный датчик Renishaw MCPRenishaw MCP — контактный триггерный датчик, предназначенный для трехмерных измерений на ВИМ.
Корпус датчика и модуль крепления щупа объединены в компактном размере, что позволяет экономить пространство на ВИМ.
Направление измерений: ±X,±Y,+Z
Повторяемость в одном направлении: 0.75 мкм
Усилие касания: 12 г
Резьба щупов: М3
Лазерный датчик Keyence LK-G30Лазерный датчик с проецируемой точкой для высокой повторяемости результатов измерения с помощью метода триангуляции.
Источник света: красный лазер
Длина волны: 655 нМ, Класс 3R
Диаметр точки на дистанции 30 мм: ~30 мкм
Повторяемость: 0.05 мкм
Частота сбора данных: 20/50/100/200/500/1000 мкс
Датчик белого света Omron ZW-7000TКонфокальный датчик Omron ZW-7000T работает на основе белого света (LED) и может обеспечивать стабильные измерения для различных типов материалов (стекло, металл, пластик и т. д.) и форм (круглых, плоских, неровных и т. д.).
В том числе, благодаря своему конфокальному принципу работы, данный датчик способен контролировать толщину прозрачных материалов.
Фокусная дистанция: 10 мм
Диаметр точки: 50 мкм
Статические разрешение: 0.25 мкм
