Отправьте заявку на оригинальные щупы и аксессуары Zeiss

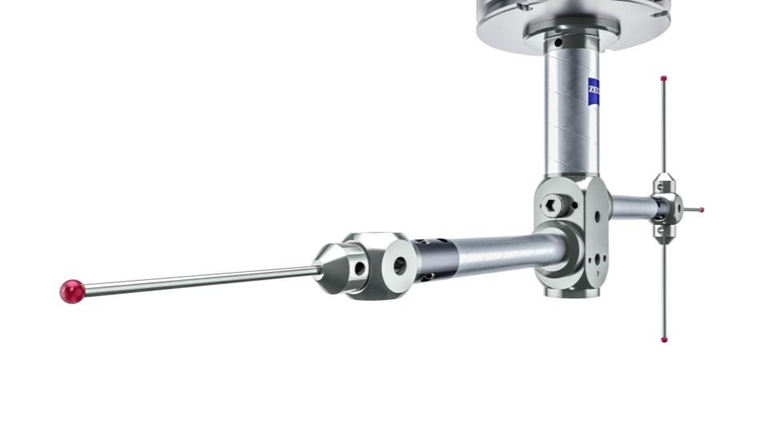

Оригинальные измерительные щупы, удлинители и аксессуары Zeiss для КИМ
На данной странице представлен сжатый интерактивный каталог комплектующих производства ZEISS, применяемых на высокоточных координатно-измерительных машинах (КИМ) портального и мостового типа, а также на мультисенсорных видеоизмерительных системах.
Вся номенклатура представленных товаров переведена на русский язык с сохранением оригинальных заводских артикулов (SKU) производителя и включает наиболее востребованные позиции аксессуаров для головок VAST Gold, VAST XTR, VAST XXT (TL1, TL3, TL4), триггерных датчиков серии RST, а также профессиональные наборы щупов.
Технологические материалы и конфигурации компонентов:
Измерительные наконечники: классические щупы с шариками из сверхтвёрдого промышленного рубина, нитрида кремния (исключает налипание алюминия при непрерывном сканировании) и специализированные износостойкие серии Diamond!Scan® mono / pure с алмазным напылением.
Стержни и удлинители: Щупы и жесткие удлинители изготавливаются из термостабильного углепластика (серии ZEISS REACH CFX® 1, 3, 5), облегчённой керамики, сверхпрочного титана (Titanium) и жесткого карбида вольфрама.
Типы резьбовых соединений: Полная номенклатура крепежных стандартов от резьб M5 и M3 XXT / M3 REN до микро-резьбовых фиксаторов M2 и безрезьбовых (Pivot) компонентов.
Инструкция по быстрому подбору и отправки заявки на расчет:
- 1Поиск по артикулу:Используйте поле «Быстрый поиск» для мгновенного нахождения нужного компонента по его оригинальному коду ZEISS (например, 600342-8021-000 или 600341-0140-000)
- 2Фильтрация параметров:С помощью интерактивных вкладок отсортируйте оснастку по типу резьбового соединения или функциональному разделу (щупы, удлинения, адаптерные тарелки VAST, магазины смены MSR или готовые наборы Stylus Kits)
- 3Выбор количества:Отметьте галочками необходимые позиции в таблице и укажите точное число требуемых единиц в цифровом селекторе количества штук
- 4Отправка заявки:Нажмите зелёную кнопку «Сформировать заказ», введите ваши контактные данные во всплывающем окне и нажмите «Отправить на почту» для автоматического экспорта спецификации в Outlook или скопируйте сформированный текст для отправки на info@merasens.ru вручную
Каталог оригинальных измерительных систем и щупов ZEISS
💡
Уважаемые коллеги! В данном каталоге представлена лишь сжатая база наиболее востребованных измерительных компонентов ZEISS. Если вам требуется щуп, адаптерная тарелка или удлинитель с другими метрологическими параметрами или артикулом, которых нет в таблице — не переживайте. Вы сможете добавить любые нужные артикулы вручную прямо в форму при оформлении заказа, и мы оперативно рассчитаем их стоимость.
Резьбовое соединение:
Тип продукта:
| Артикул | Наименование и краткое описани на русском языке | |
|---|---|---|
| 600341-0010-000 |
M5 Стартовый комплект щупов ZEISS VAST Standard Kit №1 (Базовый набор измерительных компонентов)
|
|
| 600341-0011-000 |
M5 Базовый комплект щупов ZEISS VAST Standard Kit №2 (Дополнительный набор для измерительных систем VAST)
|
|
| 600341-0012-000 |
M5 Профессиональный расширенный набор щупов и жестких карбоновых удлинений (Stylus Kit VAST Pro)
|
|
| 600341-0015-000 |
M5 Мастер-комплект измерительной оснастки ZEISS VAST Expert Kit (Звездообразные, дисковые и боковые системы)
|
|
| 600341-0018-000 |
M5 Специализированный набор калибровочных и эталонных щупов (ZEISS VAST Calibration Kit) для юстировки КИМ
|
|
| 612030-9020-000 |
M3 XXT Стартовый комплект измерительных щупов (Stylus Kit VAST XXT Standard №1) для сканирующих головок XXT TL1/TL3
|
|
| 612030-9021-000 |
M3 XXT Базовый комплект измерительных щупов (Stylus Kit VAST XXT Standard №2) для сканирующих систем XXT
|
|
| 612030-9022-000 |
M3 XXT Профессиональный измерительный набор щупов, тарелок, дисковых и звездообразных систем (Stylus Kit VAST XXT Pro)
|
|
| 612030-9025-000 |
M3 XXT Расширенный мастер-комплект измерительной оснастки и щупов (ZEISS VAST XXT Advanced Kit) для глубоких пазов
|
|
| 600342-0030-000 |
M3 REN Универсальный комплект измерительных щупов (Stylus Kit M3 REN №1) для датчиков ZEISS RST и триггерных систем
|
|
| 600342-0031-000 |
M3 REN Расширенный измерительный комплект щупов и керамических компонентов (Stylus Kit M3 REN №2 Pro)
|
|
| 602030-0040-000 |
M2 Базовый комплект прецизионных микро-щупов (Stylus Kit M2 Standard) для контактно-триггерных измерительных головок
|
|
| 602030-0041-000 |
M2 Профессиональный расширенный набор щупов, звездообразных узлов и жестких стальных удлинений (Stylus Kit M2 Pro)
|
|
| 600342-0050-000 |
RST Базовый стартовый комплект оригинальных щупов (ZEISS RST Stylus Kit №1) для сканирующих систем RST
|
|
| 600342-0051-000 |
RST Профессиональный расширенный комплект измерительной оснастки (ZEISS RST Stylus Kit №2 Expert)
|
|
| 600342-8021-000 |
M5 Прямой измерительный щуп, рубиновый шарик Ø1.0 мм, жесткий стержень из карбида вольфрама, общая длина L=20 мм
|
|
| 602030-9012-000 |
M5 Прямой измерительный щуп, рубиновый шарик Ø2.0 мм, стержень из карбида вольфрама, общая длина L=30 мм
|
|
| 600342-8025-000 |
M5 Прямой измерительный щуп, рубиновый шарик Ø3.0 мм, стержень из карбида вольфрама, общая длина L=40 мм
|
|
| 602030-9018-000 |
M5 Прямой измерительный щуп, рубиновый шарик Ø4.0 мм, стержень из карбида вольфрама, общая длина L=50 мм
|
|
| 600342-8032-000 |
M5 Прямой измерительный щуп, рубиновый шарик Ø5.0 мм, легкий керамический стержень (Ceramic), общая длина L=50 мм
|
|
| 602030-9122-000 |
M5 Прямой измерительный щуп, рубиновый шарик Ø6.0 мм, жесткий карбоновый стержень (Carbon Fibre), общая длина L=75 мм
|
|
| 600342-8045-000 |
M5 Прямой измерительный щуп, рубиновый шарик Ø8.0 мм, жесткий карбоновый стержень (Carbon Fibre), общая длина L=100 мм
|
|
| 602030-9010-000 |
M5 Прямой сканирующий щуп, шарик из нитрида кремния (Silicon Nitride) Ø2.0 мм, стержень из карбида вольфрама, длина L=30 мм
|
|
| 600342-8051-000 |
M5 Прямой сканирующий щуп, шарик из нитрида кремния (Silicon Nitride) Ø3.0 мм, стержень из карбида вольфрама, длина L=40 мм
|
|
| 600342-8020-000 |
M5 Прямой щуп Diamond!Scan® mono, шарик с износостойким алмазным напылением Ø2.0 мм, карбид вольфрама, длина L=30 мм
|
|
| 602030-9011-000 |
M5 Боковой L-щуп (L-styli straight), рубиновый наконечник Ø2.0 мм, стержень из карбида вольфрама, длина L=20 мм
|
|
| 600342-8022-000 |
M5 Двухсторонний Т-образный измерительный щуп (T-styli), рубиновые наконечники Ø3.0 мм, карбид вольфрама
|
|
| 602030-9015-000 |
M5 Звездообразный многонаправленный щуп в сборе (Star styli straight), рубиновые наконечники Ø2.0 мм, карбид вольфрама
|
|
| 600342-8101-000 |
M5 Кубический звездообразный щуп (Cube star styli), 5 рубиновых наконечников Ø3.0 мм, жесткий карбид вольфрама
|
|
| 600342-8026-000 |
M5 Цилиндрический щуп (Cylinder stylus), износостойкий рабочий цилиндр из карбида вольфрама, без стержня
|
|
| 600342-8027-000 |
M5 Дисковый щуп (Disc stylus) для пазов, калиброванный керамический диск, карбид вольфрама
|
|
| 612030-9661-000 |
M3 XXT Прямой сканирующий щуп (Styli straight), рубиновый шарик, стержень из карбида вольфрама [Для VAST XXT]
|
|
| 602030-9013-000 |
M3 XXT Сканирующий щуп повышенной жесткости, рубиновый наконечник, ультралегкий стержень из карбона
|
|
| 602030-9221-000 |
M3 XXT Боковой L-щуп в комплекте со специализированным зажимным адаптером (Clamping adapter), карбид вольфрама
|
|
| 600342-8310-000 |
M3 XXT Двухсторонний Т-образный щуп (T-stylus) с зажимным адаптером, рубиновые наконечники, карбид вольфрама
|
|
| 600342-8612-000 |
M3 XXT Прямой сканирующий щуп серии Diamond!Scan® mono, шарик с износостойким алмазным напылением, карбид вольфрама
|
|
| 600342-8123-000 |
M3 REN Прямой измерительный щуп (Styli Standard), эталонный рубиновый шарик, легкий керамический стержень
|
|
| 602030-9421-000 |
M3 REN Прямой сканирующий щуп, шарик из нитрида кремния (Silicon Nitride), стержень из карбида вольфрама
|
|
| 602030-9014-000 |
M2 Тонкий прецизионный измерительный микро-щуп КИМ, рубиновый шарик малого диаметра, карбид вольфрама
|
|
| 602030-9016-000 |
Безрезьбовой специализированный фиксируемый щуп (Styli without thread), рубиновый шарик, карбид вольфрама
|
|
| 626115-1200-065 |
M5 Термостабильный карбоновый удлинитель (Carbon Extension) серии ZEISS REACH CFX® 1, внешний диаметр Ø11 мм
|
|
| 626115-1200-118 |
M5 Высокожесткий магистральный карбоновый удлинитель серии ZEISS REACH CFX® 1, увеличенный диаметр Ø20 мм
|
|
| 612030-9649-000 |
M5 Прецизионное карбоновое измерительное удлинение серии ZEISS REACH CFX® 3, внешний диаметр Ø11 мм
|
|
| 626105-0300-025 |
M5 Высокопрочный облегченный титановый измерительный переходник-удлинитель (Titanium), диаметр Ø11 мм
|
|
| 626105-0300-050 |
M3 XXT Тонкий карбоновый сканирующей удлинитель серии ZEISS REACH CFX® 1, диаметр Ø5 мм [Для головок VAST XXT]
|
|
| 600341-0140-000 |
Адаптерная тарелка (Adapter Plate) ZEISS VAST / VAST Gold Standard с интегрированным кубом M5
|
|
| 600341-0141-000 |
Эталонная калибровочная адаптерная тарелка (Adapter Plate) ZEISS VAST / VAST Gold Reference для поверки датчиков КИМ
|
|
| 600341-0152-000 |
Адаптерная тарелка ZEISS VAST XXT TL1 Standard со встроенным крепежным кубом для фиксации систем M3
|
|
| 600341-0153-000 |
Адаптерная тарелка ZEISS VAST XXT TL1, оснащенная переходным адаптером для вращающихся элементов КИМ
|
|
| 600341-0526-000 |
Эталонная калибровочная адаптерная тарелка ZEISS VAST XXT TL3 Reference для юстировки сканирующих головок КИМ
|
|
| 600341-0527-000 |
Адаптерная тарелка ZEISS VAST XXT TL4 Standard (совместимая с модификацией TL2) для измерительных головок КИМ
|
|
| 600341-0528-000 |
Адаптерная тарелка ZEISS VAST XXT TL4, оснащенная прецизионным поворотным адаптером для измерительных элементов
|
|
| 600341-0521-000 |
Несущая вертикальная опорная стойка-колонна (Base Column) модульного магазина автоматической смены ZEISS MSR 2.0
|
|
| 600341-0523-000 |
Сменный ложемент-гнездо (Probe socket) под адаптерные тарелки КИМ для фиксации на горизонтальном рельсе рамы MSR
|
|
| 600341-0524-000 |
Прецизионная эталонная калибровочная сфера ZEISS (Reference sphere) для температурной квалификации и юстировки КИМ
|
