Отправьте заявку на оригинальные щупы и аксессуары Zeiss
Оригинальные измерительные щупы, удлинители и аксессуары Zeiss для КИМ
На данной странице представлен сжатый интерактивный каталог комплектующих производства ZEISS, применяемых на высокоточных координатно-измерительных машинах (КИМ) портального и мостового типа, а также на мультисенсорных видеоизмерительных системах.
Вся номенклатура представленных товаров переведена на русский язык с сохранением оригинальных заводских артикулов (SKU) производителя и включает наиболее востребованные позиции аксессуаров для головок VAST Gold, VAST XTR, VAST XXT (TL1, TL3, TL4), триггерных датчиков серии RST, а также профессиональные наборы щупов.
Технологические материалы и конфигурации компонентов:
Измерительные наконечники: классические щупы с шариками из сверхтвёрдого промышленного рубина, нитрида кремния (исключает налипание алюминия при непрерывном сканировании) и специализированные износостойкие серии Diamond!Scan® mono / pure с алмазным напылением.
Стержни и удлинители: Щупы и жесткие удлинители изготавливаются из термостабильного углепластика (серии ZEISS REACH CFX® 1, 3, 5), облегчённой керамики, сверхпрочного титана (Titanium) и жесткого карбида вольфрама.
Типы резьбовых соединений: Полная номенклатура крепежных стандартов от резьб M5 и M3 XXT / M3 REN до микро-резьбовых фиксаторов M2 и безрезьбовых (Pivot) компонентов.
Инструкция по быстрому подбору и отправки заявки на расчет:
- 1Поиск по артикулу:Используйте поле «Быстрый поиск» для мгновенного нахождения нужного компонента по его оригинальному коду ZEISS (например, 600342-8021-000 или 600341-0140-000)
- 2Фильтрация параметров:С помощью интерактивных вкладок отсортируйте оснастку по типу резьбового соединения или функциональному разделу (щупы, удлинения, адаптерные тарелки VAST, магазины смены MSR или готовые наборы Stylus Kits)
- 3Выбор количества:Отметьте галочками необходимые позиции в таблице и укажите точное число требуемых единиц в цифровом селекторе количества штук
- 4Отправка заявки:Нажмите зелёную кнопку «Сформировать заказ», введите ваши контактные данные во всплывающем окне и нажмите «Отправить на почту» для автоматического экспорта спецификации в Outlook или скопируйте сформированный текст для отправки на info@merasens.ru вручную
Каталог оригинальных измерительных систем и щупов ZEISS
| Артикул | Наименование и краткое описание на русском языке | |
|---|---|---|
| 626107-9013-100 |
M5 Набор ThermoFit (11 предметов), комплект жестких удлинителей Ø11 мм
|
|
| 626107-9014-100 |
M5 Набор ThermoFit (14 предметов), комплект жестких удлинителей Ø20 мм
|
|
| 626115-9170-100 |
M5 Базовый комплект щупов (13 предметов)
|
|
| 626115-9100-100 |
M5 расширенный набор щупов и карбоновых удлинений (23 предмета)
|
|
| 626115-9120-100 |
M5 комплект щупов с дисками и удлинителями (53 элемента)
|
|
| 626115-9130-000 |
M5 Экспертный набор щупов и удлинителей (80 предметов)
|
|
| 626103-9024-000 |
M3 XXT Стартовый комплект измерительных щупов (15 предметов)
|
|
| 626103-9025-000 |
M3 XXT Расширенный комплекто щупов (25 предметов)
|
|
| 626103-9033-000 |

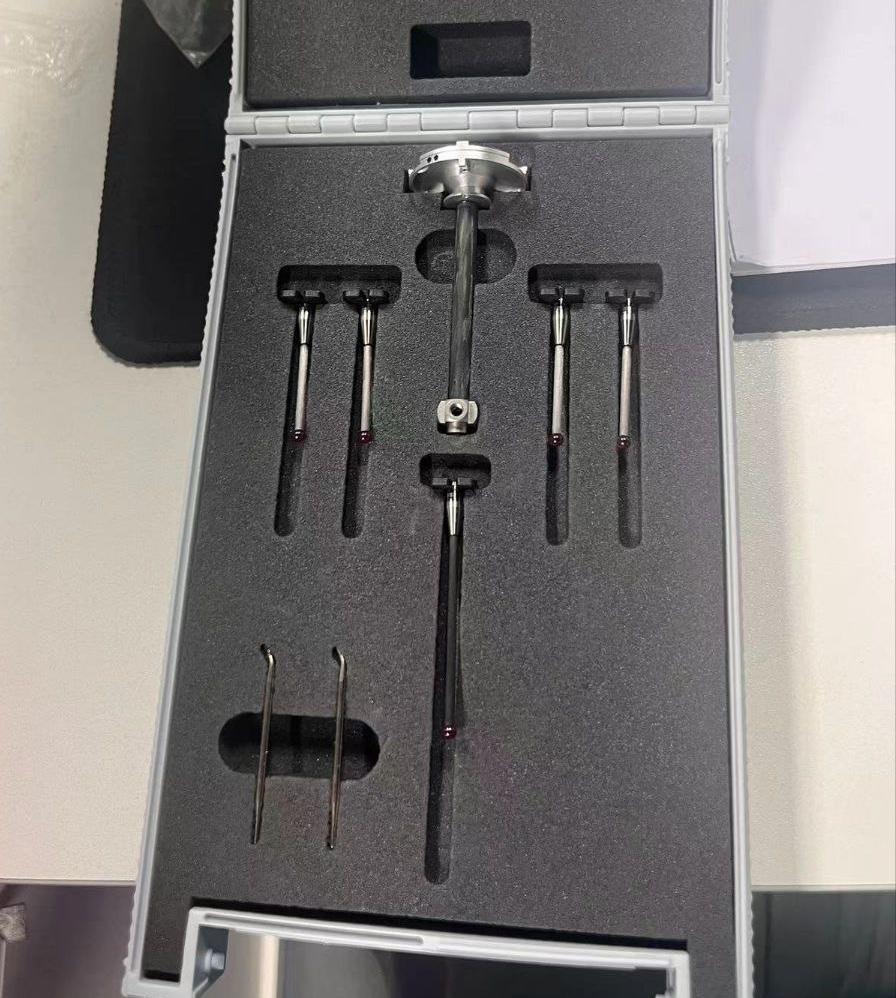

M3 XXT TL3 Набор щупов Звездочка (8 предметов)
|
|
| 626103-9026-000 |
M3 XXT TL3 Экспертный набор щупов (73 предмета)
|
|
| 626112-9010-000 |
M2 Базовый комплект щупов (13 предметов)
|
|
| 626112-9020-000 |
M2 Профессиональный комплект щупов (46 предметов)
|
|
| 600342-8021-000 |
M5 Прямой измерительный щуп, рубиновый шарик Ø3.0 мм, жесткий стержень из карбида вольфрама, общая длина L=58 мм
|
|
| 602030-9012-000 |
M5 Прямой измерительный щуп, рубиновый шарик Ø4.0 мм, стержень из карбида вольфрама, общая длина L=64 мм
|
|
| 600342-8025-000 |
M5 Прямой измерительный щуп, рубиновый шарик Ø4.0 мм, стержень из карбида вольфрама, общая длина L=33.5 мм
|
|
| 602030-9018-000 |
M5 Прямой измерительный щуп, рубиновый шарик Ø10.0 мм, стержень из карбида вольфрама, общая длина L=118 мм
|
|
| 626105-0821-075 |
M5 Прямой измерительный щуп, рубиновый шарик Ø8.0 мм, жесткий карбоновый стержень (Carbon Fibre), общая длина L=75 мм
|
|
| 626105-0515-091 |
M5 Прямой сканирующий щуп, шарик из нитрида кремния (Silicon Nitride) Ø5.0 мм, стержень из карбида вольфрама, длина L=91 мм
|
|
| 626115-0029-050 |
M5 Прямой щуп Diamond!Scan mono, шарик с износостойким алмазным напылением Ø5.0 мм, карбид вольфрама, длина L=50 мм
|
|
| 626105-0254-053 |
M5 Прямой измерительный щуп (Stylus straight M5), рубиновый шарик Ø2.0 мм, жесткий стержень из карбида вольфрама, общая длина L=53 мм
|
|
| 602030-8067-000 |
M5 Ступенчатый измерительный щуп (Stylus stepped M5), прецизионный рубиновый шарик Ø2.0 мм, стержень из карбида вольфрама, общая длина L=44 мм
|
|
| 626105-0464-130 |
M5 Прямой измерительный щуп для систем активного сканирования VAST, рубиновый шарик Ø4.0 мм, стержень из карбида вольфрама, длина L=130 мм
|
|
| 626113-0104-030 |

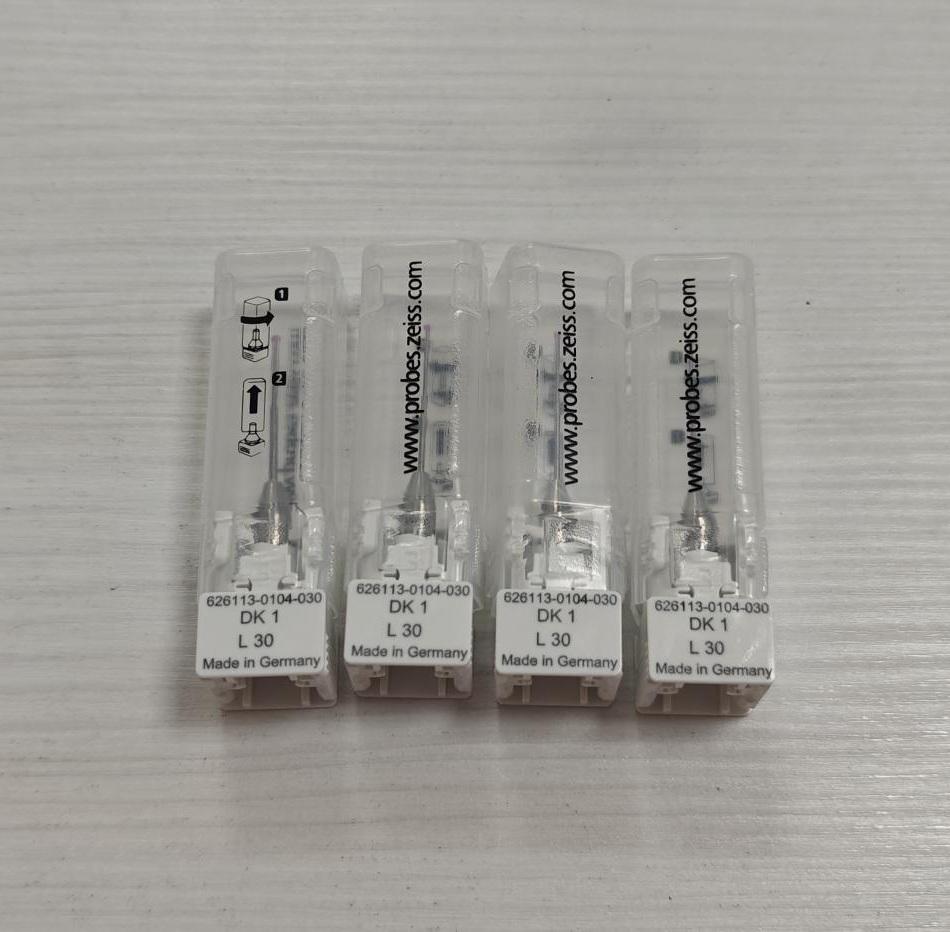

M3 XXT Ступенчатый сканирующий щуп (Stylus stepped), эталонный рубиновый шарик Ø1.0 мм, стержень из карбида вольфрама, общая длина L=30 мм
|
|
| 626113-0151-050 |
M3 XXT Ступенчатый измерительный щуп повышенной жесткости, рубиновый шарик Ø1.5 мм, основание из карбида вольфрама, общая длина L=50 мм
|
|
| 626113-0150-020 |
M3 XXT Короткий прямой сканирующий щуп (Stylus straight), прецизионная рубиновая сфера Ø1.5 мм, карбид вольфрама, длина L=20 мм
|
|
| 602030-8006-000 |
M2 Ультракороткий прямой микро-щуп (Stylus straight M2) для контактно-триггерных головок, рубиновый шарик Ø1.0 мм, карбид вольфрама, L=10.5 мм
|
|
| 602030-8341-000 |
Прецизионный резьбовой адаптер ZEISS (Adapter M3 to M2) для комбинации измерительных компонентов с систем резьбы M3 на миниатюрную M2
|
|
| 602030-8323-000 |
M2 Стальной жесткий удлинитель щупа (Extension M2 Inox) для триггерных головок Renishaw/ZEISS, внешний диаметр Ø3.0 мм, общая длина L=20 мм
|
|
| 626107-1050-100 |
M5 удлинитель щупа ZEISS ThermoFit (DGE11), внешний диаметр Ø11.0 мм, длина L=50 мм
|
|
| 626107-1100-100 |
M5 удлинитель щупа ZEISS ThermoFit (DGE11), внешний диаметр Ø11.0 мм, длина L=100 мм
|
|
| 626107-1150-100 |
M5 удлинитель щупа ZEISS ThermoFit (DGE11), внешний диаметр Ø11.0 мм, длина L=150 мм
|
|
| 626107-1200-100 |
M5 удлинитель щупа ZEISS ThermoFit (DGE11), внешний диаметр Ø11.0 мм, длина L=200 мм
|
|
| 626107-2100-100 |
M5 удлинитель ZEISS ThermoFit (DGE20) высокой жесткости, диаметр Ø20.0 мм, длина L=100 мм
|
|
| 626107-2200-100 |
M5 удлинитель ZEISS ThermoFit (DGE20) высокой жесткости, диаметр Ø20.0 мм, длина L=200 мм
|
|
| 626107-2300-100 |
M5 удлинитель ZEISS ThermoFit (DGE20) высокой жесткости, диаметр Ø20.0 мм, длина L=300 мм
|
|
| 626107-0011-200 |
Прецизионный конический переходник ZEISS M5 для перехода с базовых удлинителей Ø20 мм на стандартные Ø11 мм
|
|
| 626103-8433-055 |
Адаптерная тарелка автоматической смены (Adapter plate VAST XXT TL3), с интегрированным крепежным кубом 5xM3, общая длина L=55 мм
|
|
| 626103-8433-075 |
Адаптерная тарелка (Adapter plate VAST XXT TL3) с термостабильным удлинением и крепежным кубом 5xM3 на 5 направлений, длина L=75 мм
|
|
| 620161-8274-000 |
Базовая адаптерная тарелка автоматической смены (Adapter plate VAST XXT TL3 Standard) с резьбовым переходом на 1хM3
|
|
| 600664-9700-000 |
Специализированная адаптерная тарелка VAST XTR со встроенным кубом 5xM5 для систем XTR
|
|
| 600667-9612-000 |
Адаптерная тарелка автоматической смены (Adapter plate VAST XT gold) со встроенным крепежным кубом 5xM5, со встроенным ID-чипом
|
|
| 600667-9602-000 |
Эталонная калибровочная адаптерная тарелка (Reference adapter plate VAST XT gold) с кубом 5xM5 для квалификации щупов КИМ (с красным кольцом)
|
|
| 620161-8510-000 |
Гнезда для VAST XXT (3 ячейки) для хранения систем автосмены XXT в магазине MSR / ProMax
|
|
| 600664-8600-000 |
Гнездо VAST XTR для фиксации и автоматической смены тарелок VAST XTR в магазине MSR
|

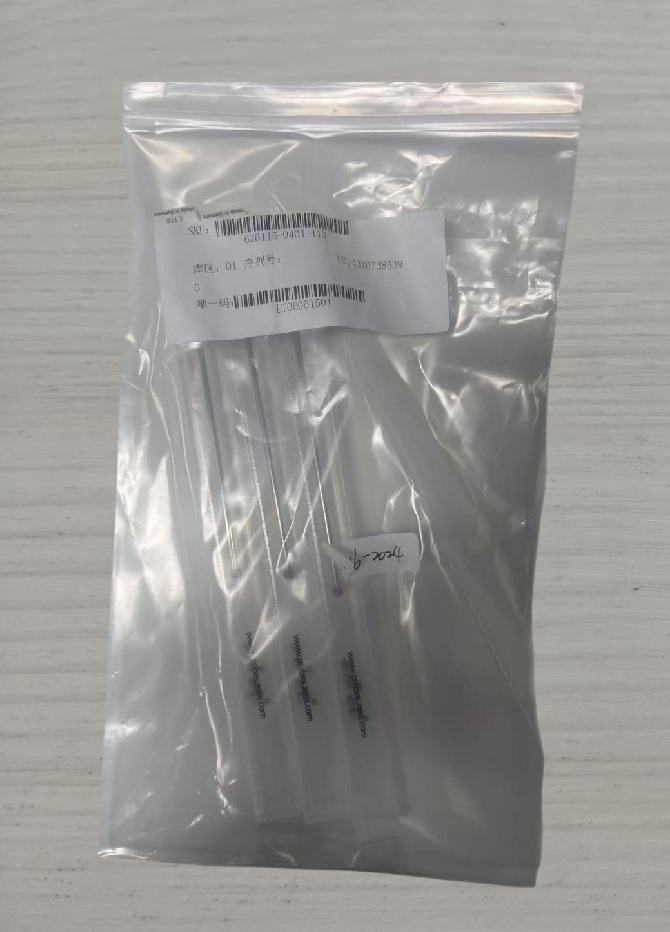

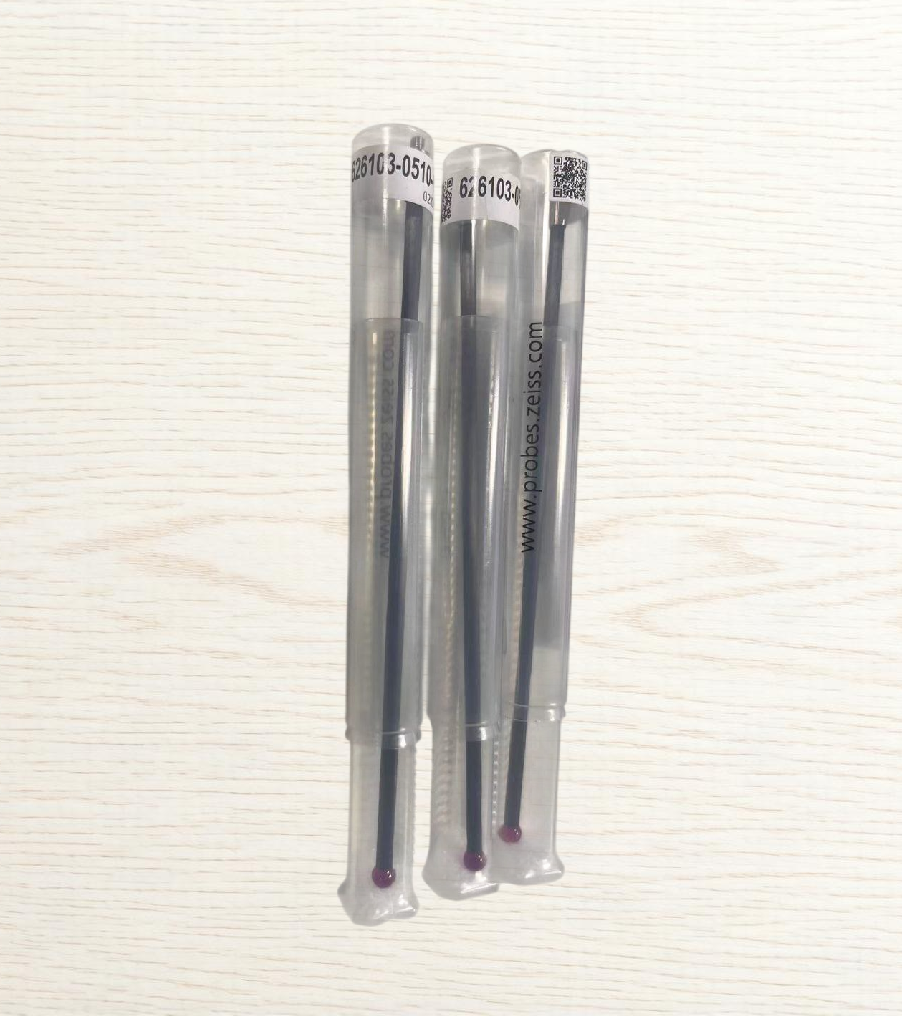

Примеры наших поставок
