В чём разница и какую технологию выбрать под свою задачу?

3D сканирование сегодня широко применяется в промышленности, дизайне, медицине, машиностроении, контроле качества и обратном проектировании. Однако, при выборе оборудования часто упускается ключевой момент: тип 3D сканера прежде всего должен определяться задачей, требованиями к точности и средой его эксплуатации.

Ручные лазерные и проекционные 3D сканеры решают разные классы измерительных задач. Понимание их принципиальных отличий позволяет избежать ошибок при выборе оборудования и получить предсказуемый результат оцифровки.

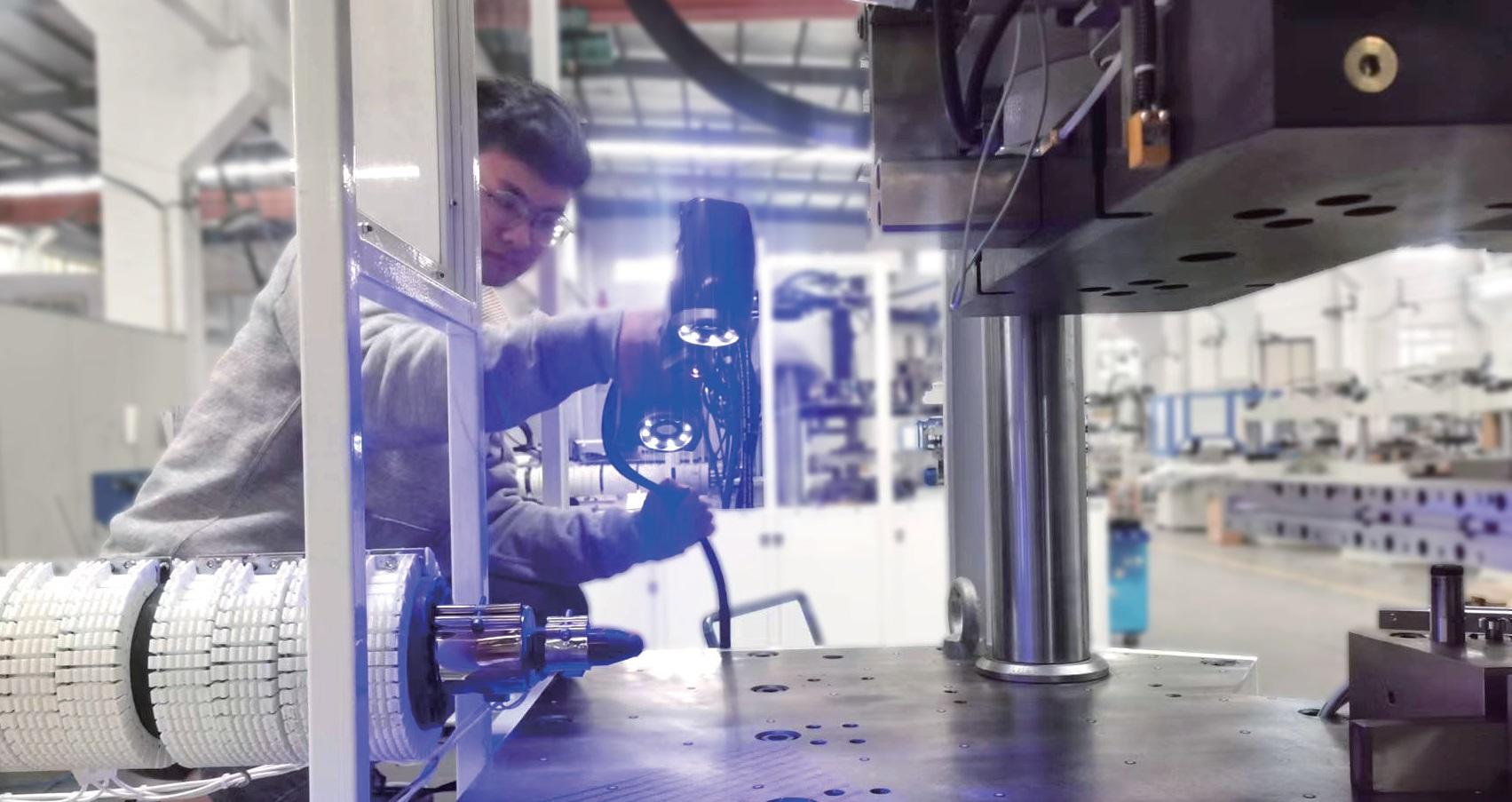

Ручные лазерные 3D сканеры — мобильность и скорость

Принцип работы ручных лазерных сканеров

Ручные лазерные 3D сканеры работают по принципу лазерной триангуляции. На поверхность объекта проецируется одна или несколько лазерных линий, которые фиксируются камерами, а программное обеспечение в реальном времени формирует облако точек.

Важно подчеркнуть:
👉 Большое количество одновременно проецируемых линий дает более высокую скорость оцифровки поверхности, в то время как режим сканирования с одной линией дает более высокую точность сбора данных.

Преимущества ручных лазерных 3D сканеров

Ручные лазерные сканеры особенно востребованы в тех областях, где важны:

• высокая мобильность и портативность;

• возможность сканирования крупногабаритных объектов без их перемещения;

• быстрый старт измерений без сложной подготовки;

• оцифровка заготовок с темной или блестящей поверхностью;

• удобство работы в цеховых и выездных условиях.

Такие системы часто применяются для оцифровки:

• сварных конструкций;

• оснастки и оборудования;

• кузовных и литых деталей;

• объектов сложной формы большого размера.

Ограничения ручных лазерных сканеров

При всех преимуществах технология имеет ряд объективных ограничений:

• зависимость качества результата от оператора;

• нестабильная повторяемость при повторных измерениях;

• меньшая детализация мелких элементов по сравнению со стационарными 3D системами, использующими оптику с высоким разрешением.

👉 Ручные лазерные сканеры оптимальны для задач с допусками от 0,5 мм и грубее.

Это делает их подходящими для:

• быстрого геометрического контроля или дизайна;

• обратного проектирования крупных объектов;

• сравнительного анализа формы;

• задач, где скорость важнее метрологической точности.

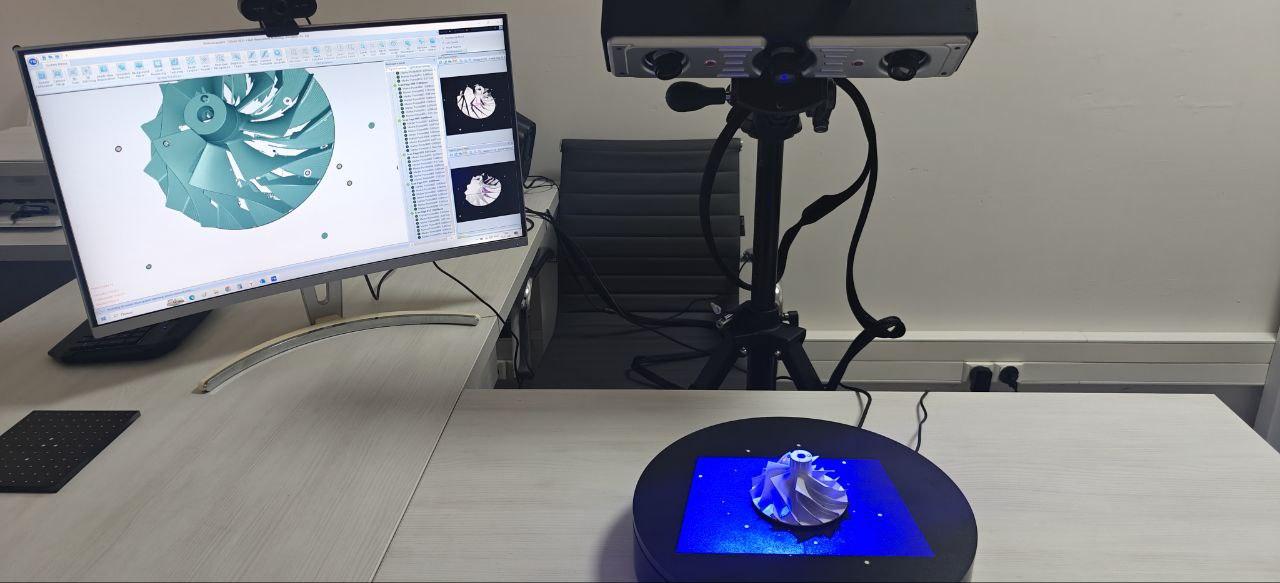

Проекционные 3D сканеры — эталон точности и повторяемости

Принцип работы проекционных 3D-сканеров

Стационарные оптические 3D сканеры используют технологию структурированного света. На объект проецируются кодированные световые паттерны, искажения которых фиксируются камерами и используются для восстановления геометрии поверхности.

Чаще всего такие сканеры эксплуатируются:

• с ЧПУ поворотным столом;

• в лабораторных условиях или изолированных помещениях;

• при контролируемой температуре и освещении.

Преимущества стационарных проекционных сканеров

Основные сильные стороны этой технологии:

• высокая точность и детализация;

• отличная повторяемость измерений;

• минимальное влияние человеческого фактора;

• возможность автоматизации процесса сканирования.

Такие системы широко применяются в:

• контроле качества;

• измерительных лабораториях;

• серийном контроле деталей;

• высокоточной оцифровке малых и средних изделий.

Ограничения проекционных 3D сканеров

• меньшая мобильность в отличие от ручных лазерных сканеров;

• ограничение по габаритам сканируемых объектов;

• более высокие требования к условиям эксплуатации;

• необходимость матирования темных или блестящих поверхностей.

👉 Проекционные сканеры способны обеспечивать уверенный контроль деталей с допусками порядка 0,03 мм, при условии:

• стабильной температуры в помещении;

• корректной калибровки оптики под свой объем измерения;

• использования ЧПУ поворотного стола.

Это делает их оптимальными для:

• высокоточной оцифровки средне- и малогабаритных деталей;

• решения задач контроля качества;

• метрологически значимых измерений.

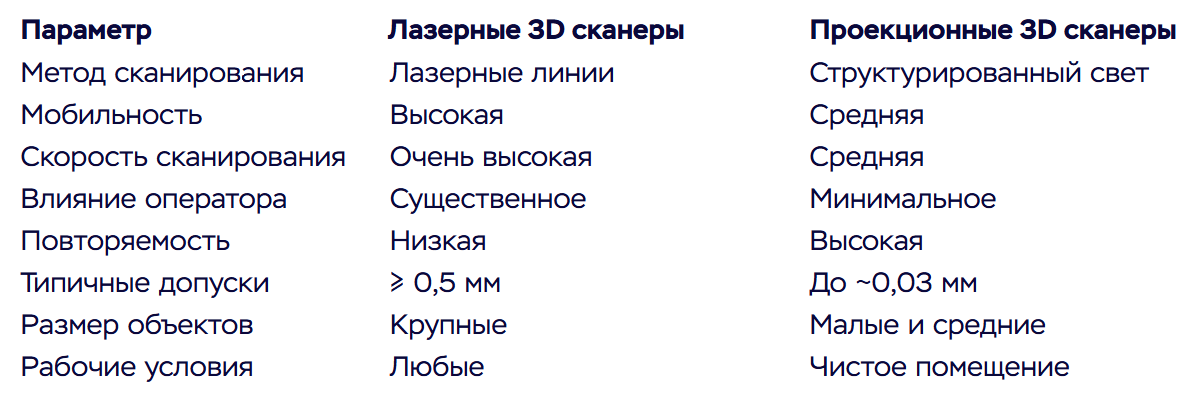

Сравнение лазерных и проекционных 3D сканеров

Какой же 3D сканер вам подойдет?

Итак, на основе приведенной выше информации, выбор между ручным лазерным и проекционным 3D-сканером можно сделать, ответив лишь на три вопроса:

1. Какого размера объекты требуется сканировать?

2. Какой уровень точности действительно необходим?

3. В каких условиях будет выполняться оцифровка?

Оба типа 3D сканеров хороши каждый для своей сферы применения и могут эффективно дополнять друг друга в качестве современного инструмента оцифровки и контроля качества.

• Ручные лазерные 3D сканеры — оптимальный выбор для быстрой оцифровки крупных объектов с допусками от 0,5 мм, где важны мобильность и скорость.

• Проекционные 3D сканеры — инструмент высокоточного контроля средних и малых деталей с допусками порядка 0,03-0,05 мм и строгими требованиями к повторяемости результатов измерения.

Специалисты компании "Мера Сенс" всегда готовы проконсультировать Вас в выборе необходимого оборудования и предоставить наилучшие условия поставки с последующим вводом в эксплуатацию и необходимым инструктажем по работе с программным обеспечением.
