Видеоизмерительные машины (ВИМ): выбираем систему для контроля плоских деталей и микросхем

От оптического микроскопа к промышленной точности: адаптация ОТК к современным требованиям

В современной микроэлектронике, приборостроении и производстве прецизионных компонентов цена ошибки измеряется не миллиметрами, а микронами. Когда речь заходит о шаге контактных площадок на печатной плате, геометрии шестеренок часовых механизмов или допусках керамических подложек СВЧ-модулей, традиционный ручной инструмент контроля уже не соответствует поставленной задаче, а оператор с оптическим микроскопом становится главным фактором риска для производственного цикла.

Визуальный контроль даже посредствам сверхточной оптики достиг предела своей эффективности. Человеческое зрение субъективно, оно подвержено усталости, влиянию освещения и ограничено разрешающей способностью линзового оборудования. Главный метролог предприятия ежедневно сталкивается с классической дилеммой управления качеством: либо искусственно замедлить темп отгрузки продукции из-за долгих ручных перепроверок узлов, попавших под сомнение, либо рискнуть репутацией производителя и последующими издержками, пропустив скрытый брак в серийную партию.

Видеоизмерительные машины (ВИМ) переводят решение этой задачи из области экспертных оценок в категорию строгой математической достоверности. Это не просто камеры высокого разрешения с автоматической подсветкой, это полноценные координатно-измерительные системы по аналогии с КИМ, где данные собираются оптическим сенсором. Переход от визуального осмотра к ЧПУ цифровому контролю сегодня является обязательным условием для работы с высокотехнологичными заказчиками в авиационной, медицинской и электронной промышленности.

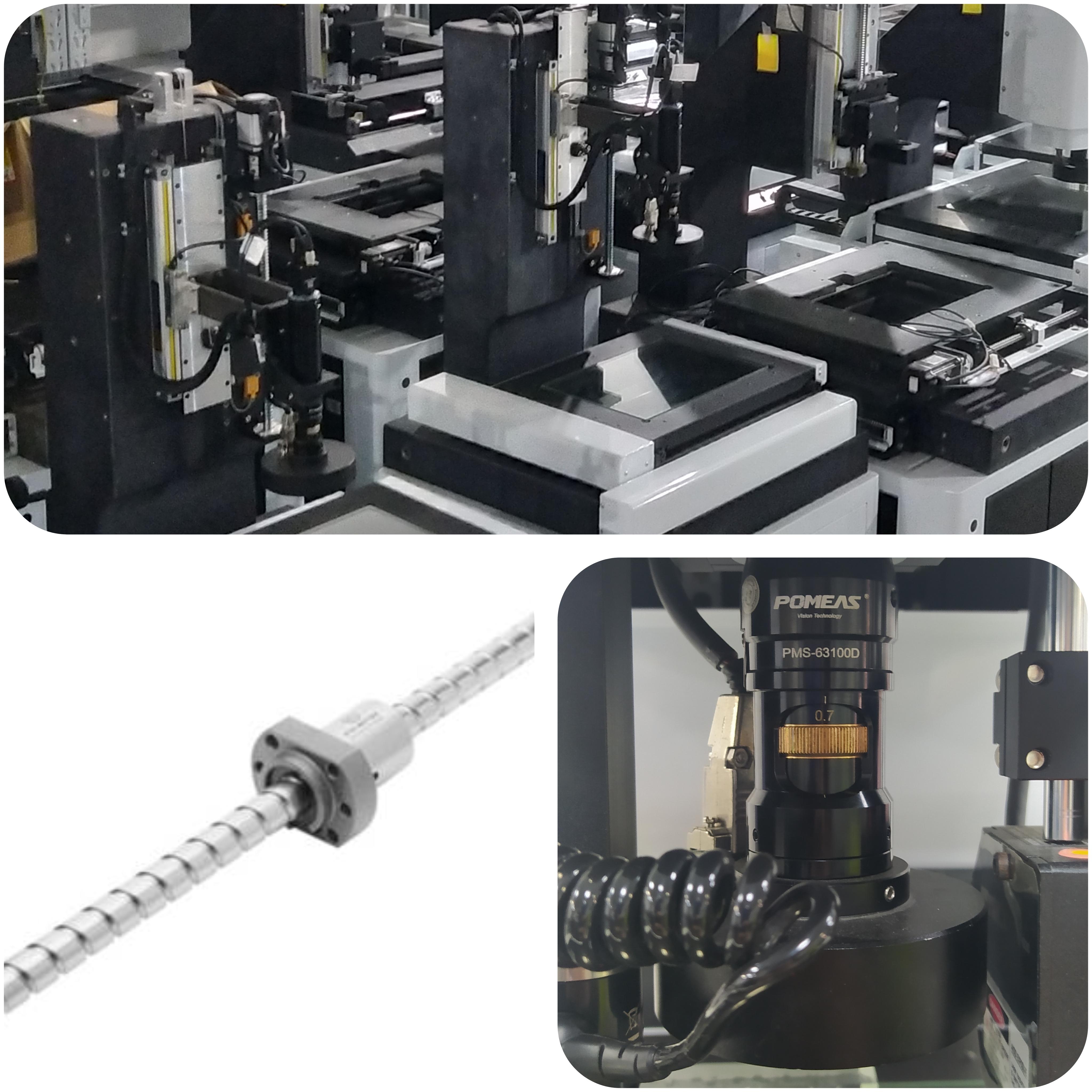

Физика процесса: структура ВИМ

Чтобы оценить потенциал оборудования, необходимо понимать, что является основой его точности. Выделим три основные компонента, на которые стоит обратить внимание:

1. Гранитное основание и виброизоляция. Любые микровибрации станины недопустимы для измерений на микронном уровне. Гранит обладает высочайшим коэффициентом внутреннего трения (демпфирования). Массивная база ВИМ работает как механический фильтр: она гасит вибрации пола от проходящего в соседнем цеху погрузчика и сохраняет геометрическую стабильность конструкции при суточных колебаниях температуры воздуха на 1–2 градуса Цельсия.

2. Высокоточная механика перемещений. Движение предметного стола обеспечивается прецизионными сервоприводами, установленными на линейные направляющие класса P (прецизионные). Разрешение энкодеров достигает 0,05–0,1 мкм. Шлифованные ШВП благодаря ультрагладким дорожкам качения (Ra < 0,4 мкм) обеспечивают минимальное трение, высокую кинематическую стабильность и передаточную эффективность свыше 90%. Система позиционирования ВИМ определяет свое местоположение в пространстве с беспрецедентной точностью.

3. Вариофокальный объектив. Объектив с изменяемым фокусным расстоянием в видеоизмерительных машинах позволяет гибко масштабировать изображение без необходимости физического перемещения камеры или детали. Это обеспечивает адаптацию под различные габариты изделий и оптимизирует процесс контроля качества. Такие объективы, как правило, обладают большей глубиной резкости, что позволяет измерять компоненты со сложным рельефом, не теряя фокус на элементах, расположенных на разной высоте.

Специфика измерения плоских и микродеталей: когда классическая КИМ бессильна

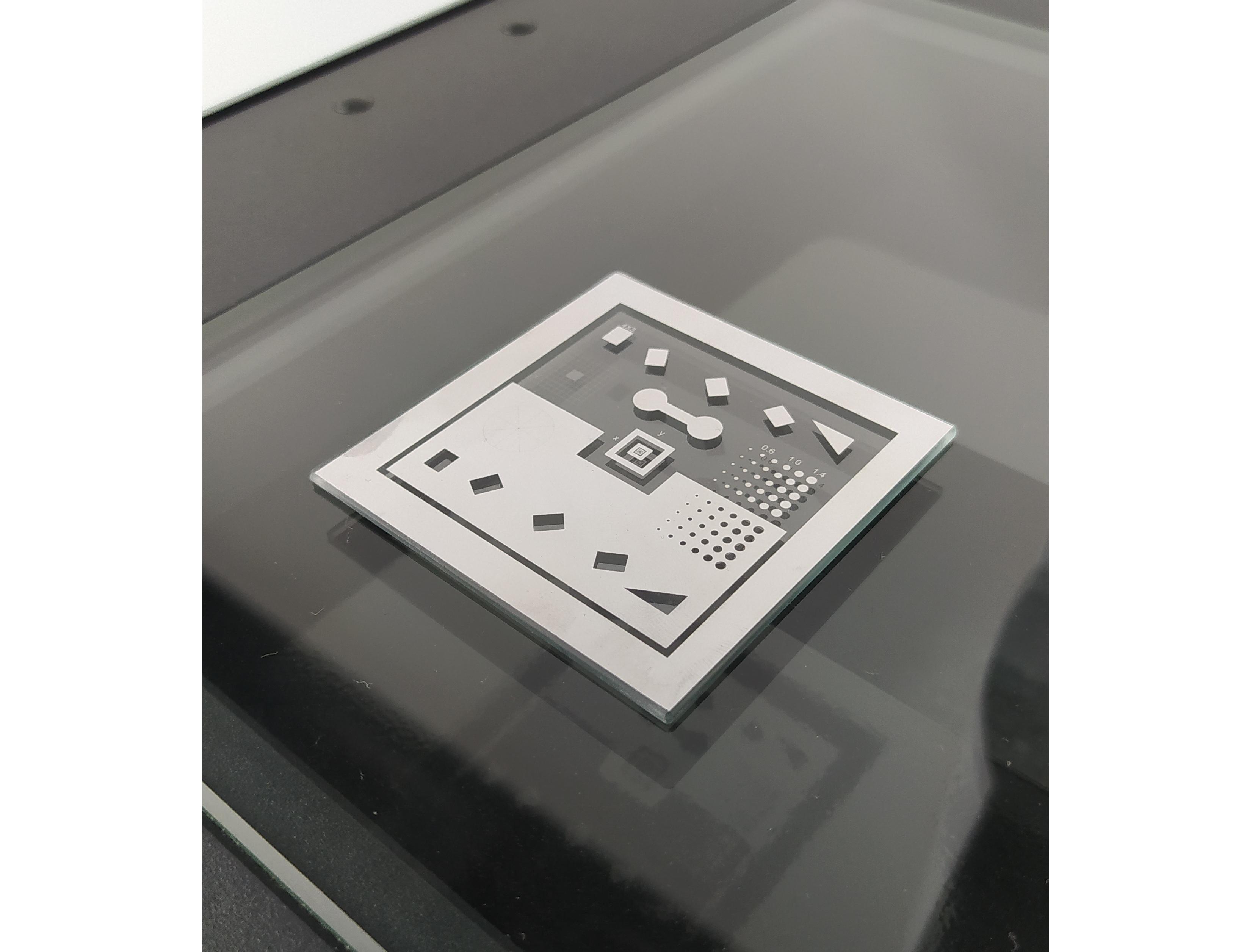

Контроль двумерных объектов, таких как: трафареты для паяльной пасты, медные маски, фольгированные диэлектрики или вырубные прокладки - требует специфических алгоритмов обработки изображения. Современные ВИМ оптимизированы именно под эти задачи:

1. Сверхбыстрое распознавание кромок. При контроле партии мелких метизов, режущего инструмента или контактов разъемов, время — это критический ресурс. Алгоритмы машинного зрения находят границу перехода яркости «объект-фон» с точностью до сотых долей пикселя. ПО строит график колебания интенсивности света вдоль линии, пересекающей контур детали. Эта граница определяется по пику производной построенного графика, т.е. точке наибольшего перепада цвета.

2. Работа с низким контрастом и бликующими поверхностями. Плоские металлические детали часто зеркально отражают свет или сливаются с рабочим столом. Использование коаксиального освещения (свет падает вертикально через объектив) и программируемой RGB-подсветки позволяет программно определить рельеф даже на полированном хроме или матовом графите, создавая идеальный контур для дальнейшего расчета.

3. Бесконтактный контроль внутренних полостей. Для классической контактной КИМ измерение внутреннего отверстия толщиной 0,05 мм является невыполнимой задачей, т.к. ни механика, ни щупы для таких размеров не приспособлены. ВИМ может использовать метод проходящего или отраженного света, что при высоком разрешении оптики и функции автофокуса дает идеальную картинку профиля такого микроотверстия. Это позволяет проводить абсолютно бесконтактный замер геометрии отверстий, сложных вырезов и глухих карманов без риска повредить дорогостоящую заготовку.

Технические характеристики: ориентиры на современные стандарты

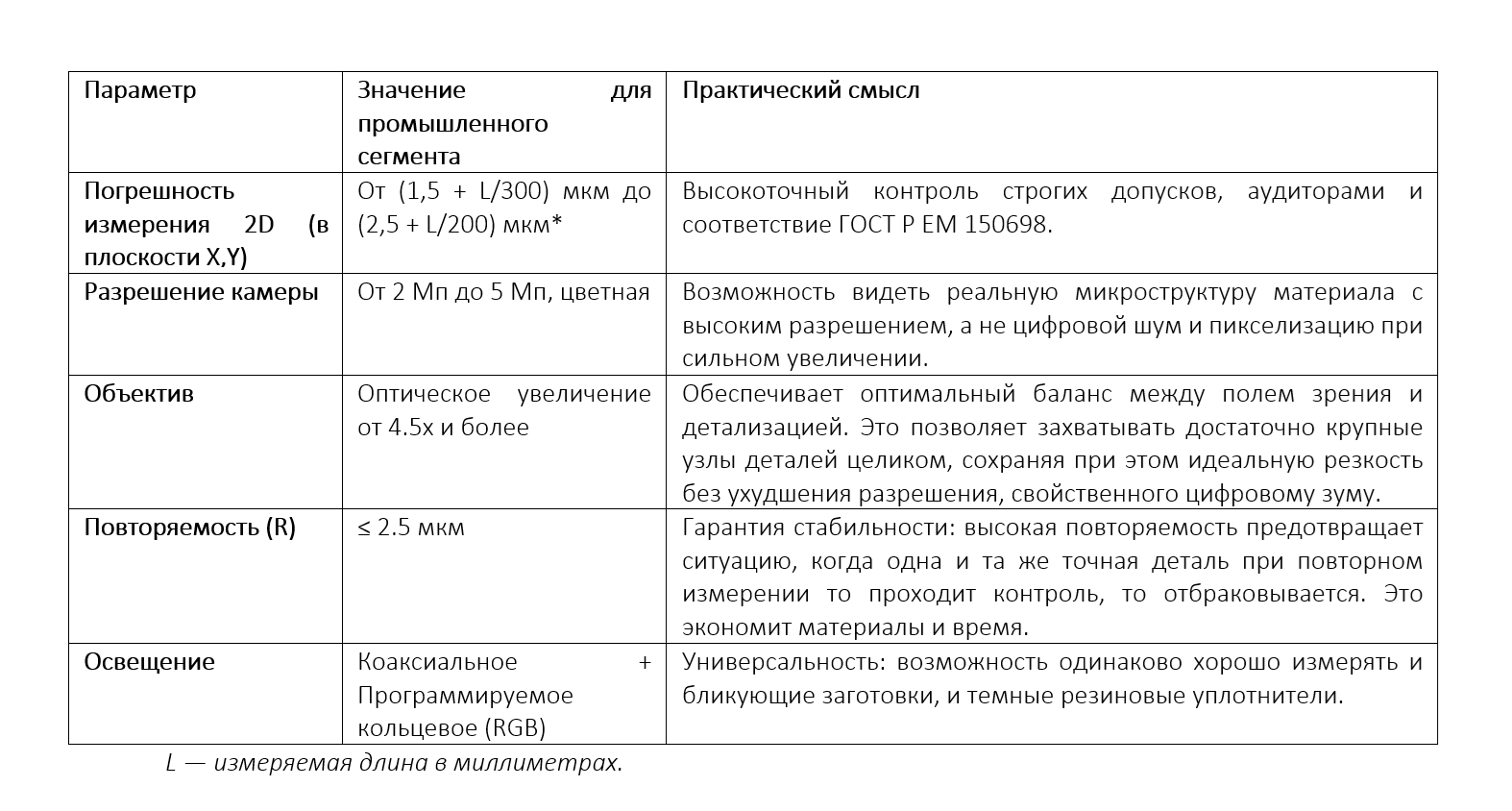

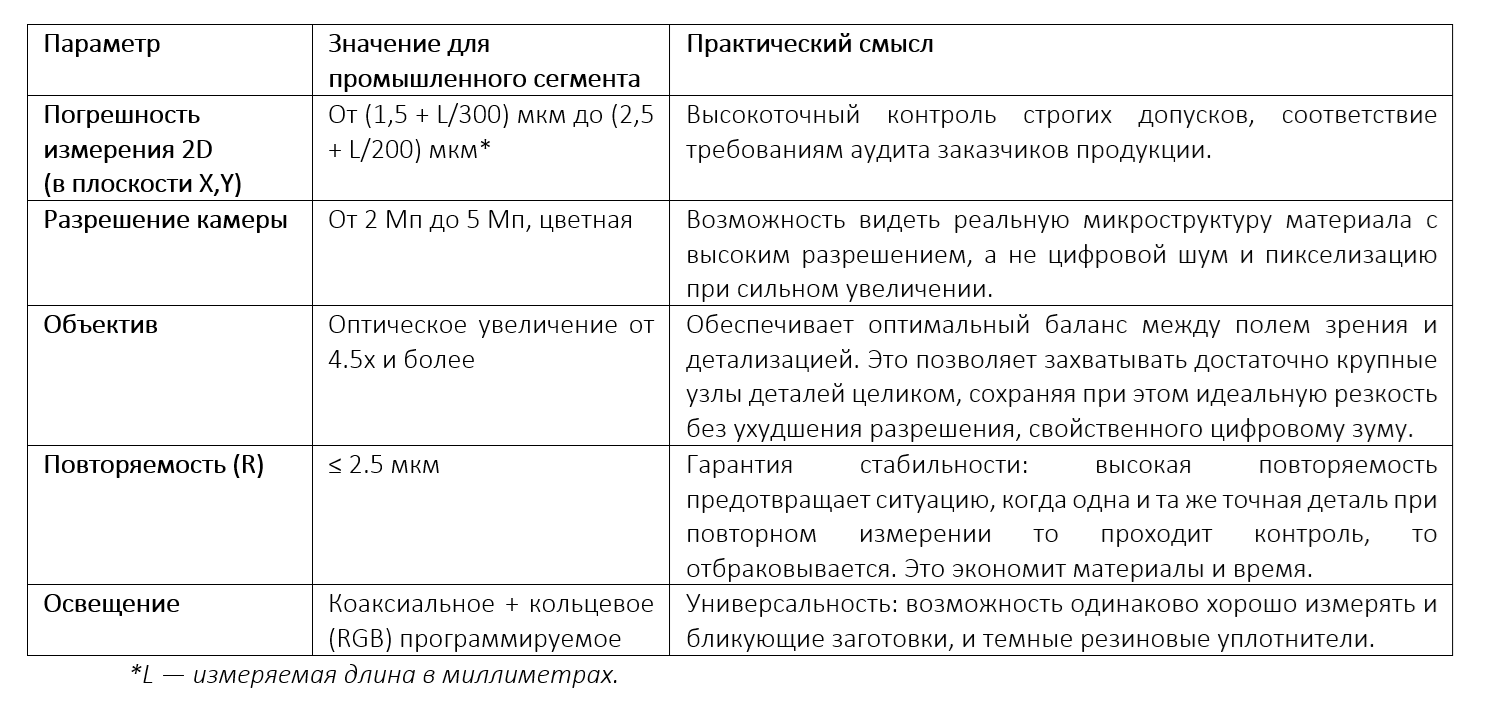

Выбирая оборудование для лаборатории, главный метролог прежде всего ориентируется на паспортные данные оборудования и сопоставляет их с существующими задачами по измерению. При подборе ВИМ следует обращать внимание на следующие ключевые параметры:

Для специалистов ОТК критически важен параметр повторяемости. Если прибор дает разброс показаний в 5–10 микрон, инженер тратит часы на серию перепроверок одной детали, чтобы исключить случайную ошибку. Качественное оборудование обеспечивает статистическую стабильность, позволяющую закрыть партию по результатам замера первого образца.

Интеграция в производственный цикл: программное обеспечение

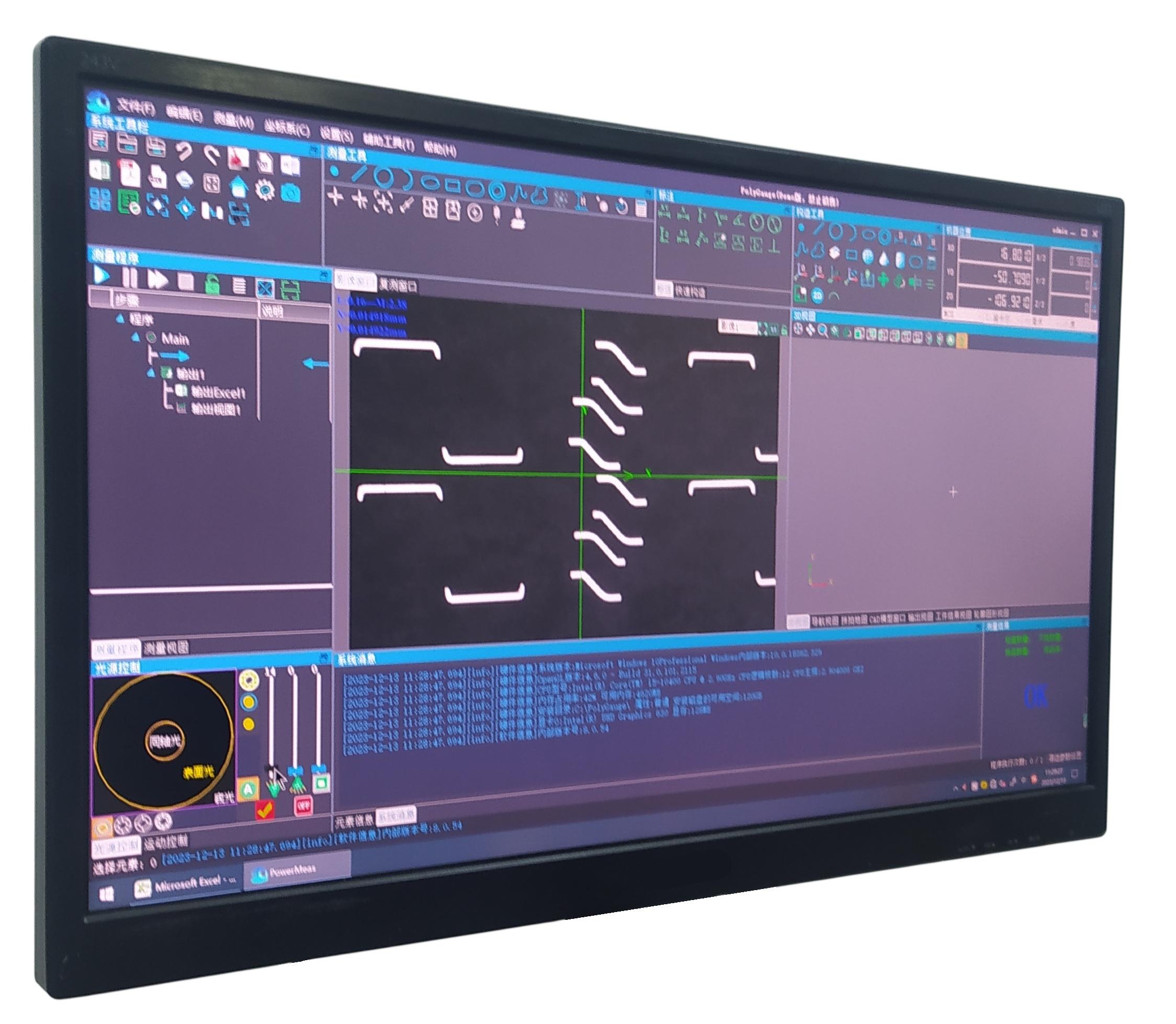

Высококлассное железо эффективно только при наличии экспертного и многофункционального софта. Современное ПО для ВИМ разработано совместно с инженерами-практиками и говорит на языке чертежей:

1. Автоматические протоколы: Машина выгружает отчеты в PDF или QDAS-форматы (для передачи в CAD/CAM системы) по заданному шаблону сразу после завершения цикла. Исключается человеческий фактор при заполнении журналов контроля.

2. Поддержка полного набора геометрических измерений: точки, линии, окружности, дуги, расстояния, углы, радиусы и допуски формы и расположения. Доступны автоматические и полуавтоматические режимы измерений.

3. Статистический анализ (SPC/SPS): Система собирает массив данных по всей смене и строит графики распределения (карты Шухарта). Такое отчет дает возможность увидеть тренд износа штампа еще до того, как пойдет массовый выход размера за поле допуска.

Экономика внедрения: расчет ROI

Главный аргумент для финансового директора при выделении бюджета на закупку ВИМ — это быстрая окупаемость инвестиций. Установка видео-измерительной машины на участке входного контроля или ОТК позволяет:

1. Исключить влияние человеческого фактора. Усталость оператора к концу смены неизбежно ведет к пропуску дефектов типа «непропай» или «заусенец». Машина при этом работает с одинаковой концентрацией с самого утра и до конца рабочей смены.

2. Ускорить аттестацию первой детали. Вместо часа кропотливых ручных замеров нутромером и угломером с последующей записью результатов, достаточно 1-3 минутного цикла автоматической программы контроля на ВИМ, которая выведет и сохранит полный протокол по вашему шаблону.

3. Создать цифровой архив эталонов. Цифровой слепок всех проверенных изделий решает любые споры с заказчиком. Достаточно открыть протокол измерений годичной давности.

Средний срок окупаемости внедрения ВИМ на предприятии составляет от 6 до 12 месяцев только за счет снижения затрат на оплату труда контролеров, оптимизации ручного инструмента и предотвращения рекламаций по гарантийным обращениям.

Обратитесь к специалистам нашей компании для более подробной консультации по выбору подходящего оборудования под Ваши задачи!
