Точность без компромиссов: лазерная калибровка КИМ с Renishaw XL‑80 как основа метрологической надёжности

Координатно‑измерительная машина (КИМ) является ключевым элементом системы контроля качества на производстве. Именно на её измерениях строятся решения о годности продукции: от результатов КИМ напрямую зависят объёмы выпус+ка, себестоимость и репутация предприятия. При этом точность самой КИМ не является константой , т.к. её стабильность необходимо регулярно подтверждать и поддерживать.

Со временем геометрия КИМ неизбежно изменяется под влиянием эксплуатационных факторов: износа направляющих или подшипников, растянутых приводных ремней, сильных вибраций, резких температурных колебаний во время простоя, осадки фундамента и пр. Эти изменения приводят к накоплению погрешностей, которые снижают достоверность измерений и увеличивают риск пропуска брака или необоснованной отбраковки реально годных деталей.

Для восстановления паспортной точности КИМ и обеспечения воспроизводимости результатов не редко требуется комплексная объёмная юстировка, а именно калибровка 21 геометрической погрешности. В отраслевой практике эталонным решением для такой калибровки признан лазерный интерферометр Renishaw XL‑80.

В этой статье мы рассмотрим, почему и когда применение XL‑80 является критически важным для метрологического обеспечения КИМ и как сформировать оптимальный комплект оборудования для решения производственных задач.

Почему для КИМ недостаточно простых методов проверки

Распространённое мнение о том, что периодической проверки с использованием эталонов (КМД) или калибровочной сферы достаточно для контроля состояния КИМ, не соответствует требованиям современной метрологии. Такой подход позволяет зафиксировать лишь суммарное отклонение, но не выявить его источник.

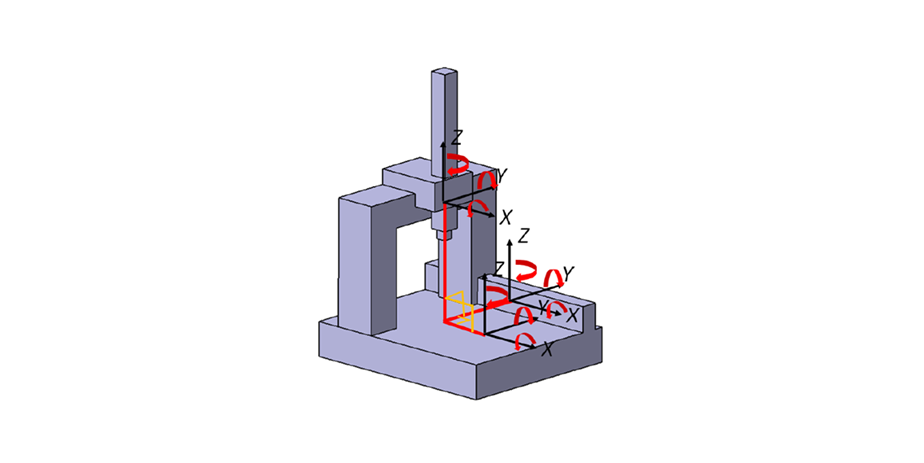

В трёхмерной рабочей зоне КИМ формируется 21 геометрическая погрешность: по 6 параметров на каждую из трёх линейных осей (1 погрешность позиционирования, 2 погрешности прямолинейности, 3 угловые погрешности), а также 3 погрешности перпендикулярности осей друг к другу. Применение концевых мер или сферы даёт интегральную оценку отклонения, но не позволяет локализовать конкретную проблему, например, определить, вызвано ли отклонение нарушением шага ходового винта по оси X, отклонением прямолинейности каретки по оси Y или нарушением перпендикулярности стыка осей XZ.

Система Renishaw XL‑80 обеспечивает детальный анализ каждого из 21 параметра с точностью до долей микрометра. Утилита Renishaw UCC‑Assist математически объединяет полученные данные и формирует цифровую модель отклонений , так называемую CAA‑матрицу. Эта матрица интегрируется в контроллер КИМ Renishaw и позволяет системе в режиме реального времени компенсировать микроискажения геометрии при перемещении измерительной головки.

Ключевые сценарии, когда юстировка с XL‑80 наиболее рекомендована

Плановое ежегодное ТО при жестких условиях эксплуатации. Согласно требованиям стандарта ISO 10360, КИМ должна регулярно проходить поверку. В случае, если КИМ эксплуатируется в нестабильных температурных условиях или непрерывно работает в две/три смены, лазерная калибровка становится неотъемлемой частью ТО: она гарантирует полную компенсацию всех возможных потерь в геометрии измерительной системы и дальнейшую достоверность получаемых результатов.
Перемещение КИМ на новое место. Даже незначительное перемещение машины (в пределах одной лаборатории) приводит к перераспределению нагрузок на опоры и микродеформации самой станины. Эксплуатация КИМ после такелажных работ без проведения лазерной юстировки сопряжена с высоким риском получения недостоверных результатов измерений.
Аварийные ситуации (столкновения). Столкновение измерительной головки с заготовкой или оснасткой на высокой скорости создаёт механический стресс, который практически всегда приводит к нарушению геометрии осей. Даже при сохранении целостности оптических линеек перпендикулярность осей может быть нарушена, что делает лазерную юстировку зачастую необходимым этапом восстановления работоспособности машины.
Ремонт или модернизация (ретрофит). Замена компонентов (ремней, сервоприводов, направляющих, подшипников) или обновление управляющей электроники (включая переход на современные контроллеры Renishaw UCC) требует формирования новой САА-матрицы компенсации. Без создания такой матрицы точность КИМ не будет соответствовать изначально заявленным характеристикам.
Осадка фундамента в случае с крупногабаритными КИМ. Со временем, после монтажа тяжелых КИМ, в особенности мостового типа с несколькими опорными колоннами, фундамент может давать неравномерную осадку. Применение интерферометра в таких случаях позволяет внести все необходимые корректировки в матрицу погрешностей КИМ и стабилизировать ее точность на долгие годы дальнейшей эксплуатации.

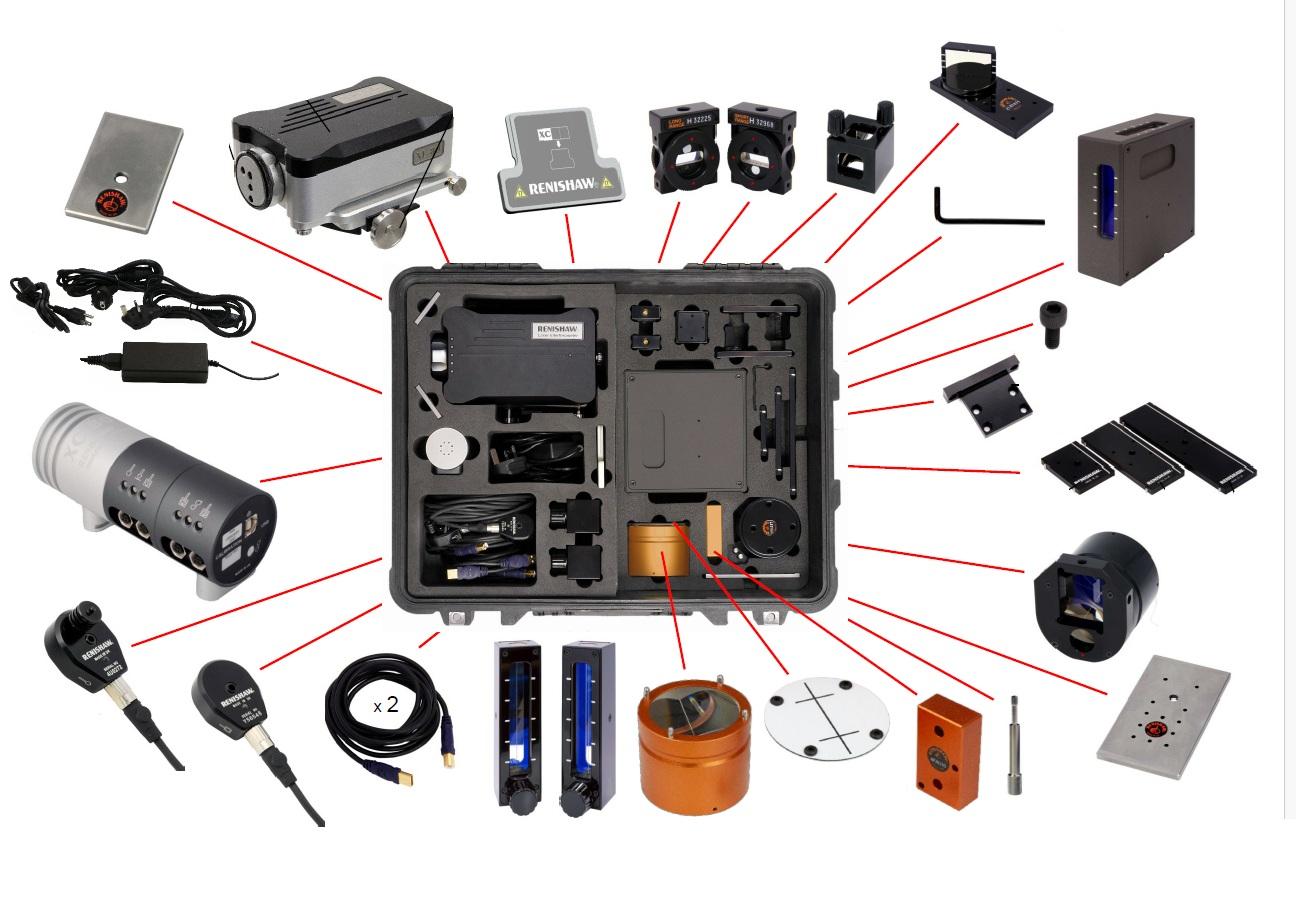

Формирование оптимального комплекта оборудования для калибровки КИМ

Для эффективного применения Renishaw XL‑80 в качестве калибровочного комплекса для 3‑осевой КИМ (на примере типового диапазона 1200x2500x1000 мм) требуется строго определённый набор компонентов.

Базовые элементы системы и температурная компенсация

Лазерный блок XL‑80 и усиленный штатив (A-9908-0405 и A-9908-0700). Обеспечивают стабильную установку и точное позиционирование источника излучения.
Блок компенсации XC‑80 с датчиками (A-9908-0510). Учитывает влияние температуры на длину волны лазера и линейные расширения металлических элементов. Без автоматической температурной компенсации достижение микронной точности невозможно.

Оптические комплекты для измерения 21 погрешности

Линейный комплект (A-8003-0440). Предназначен для измерения точности позиционирования и шага по осям X, Y, Z.
Угловой комплект (A-8003-0441). Позволяет фиксировать угловые отклонения (pitch и yaw) кареток при их перемещении.
Комплект прямолинейности малого диапазона (A-8003-0443). Применяется на дистанциях до 4 метров при работе с КИМ средних и крупных габаритов (с осями до 2,5–3 м).
Комплект для перпендикулярности (A-8003-0665). Необходим для измерения взаимной перпендикулярности осей (стыков XY, XZ, YZ).

Вспомогательные аксессуары

Этими компонентами ни в коем случае нельзя пренебрегать в процессе создания спецификации заказа:

Поворотное зеркало на шарнире (A-8003-1304). Позволяет направлять лазерный луч под портал КИМ и вертикально на ось Z под произвольным углом, обеспечивая доступ к сложным участкам измерительного пространства.
Дополнительные наборы креплений, магнитных оснований, зеркал и стоек. Обеспечивает жёсткую фиксацию оптики на гранитном столе и установку отражателей на пиноли, что критически важно для стабильности измерений.

Программное обеспечение

Для КИМ на базе контроллеров Renishaw UCC оптимальным решением является интеграция с родным ПО Renishaw UCC-Assist. Такая связка обеспечивает бесшовную передачу данных, автоматический расчёт CAA‑матрицы и её прямую выгрузку в систему калибровки контроллера, минимизируя влияние человеческого фактора и сокращая время выполнения работ.

Вывод

Экономия на регулярной лазерной юстировке КИМ создаёт скрытые риски: от роста доли скрытого брака до финансовых потерь и репутационных издержек. Периодическое использование системы Renishaw XL‑80 позволяет поддерживать статус вашей КИМ как эталона метрологической надёжности. Систематическое обслуживание КИМ с применением передового инструмента является прямой инвестицией в стабильность производственного процесса. Её окупаемость проявляется уже при первом предотвращённом споре о качестве критически важной детали и исключении необоснованных потерь из‑за ошибочных измерений.

Обратитесь к специалистам компании "Мера Сенс" за консультацией и мы подберем необходимую комплектацию Renishaw XL-80 под Ваши задачи.
