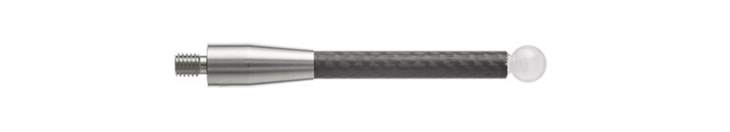

Какой материал щупа выбрать: рубин, нитрид кремния, цирконий или алмаз?

Координатно-измерительные машины (КИМ) являются высокоточным инструментом, где даже мельчайшие погрешности могут повлиять на итоговые результаты. Один из ключевых факторов точности это правильный выбор измерительного щупа, а точнее материала его наконечника. От него зависит не только достоверность измерений, но и срок службы самого щупа, особенно при интенсивном контактном сканировании.

В данной статье мы разберем особенности при выборе подходящего материала шарика щупа для контроля заготовок с различной твердостью поверхности.

Синтетический рубин: стандарт отрасли

Синтетический рубин (или оксид алюминия) представляет собой самый распространённый материал для наконечников измерительных щупов. Его популярность объясняется сочетанием высокой твёрдости, отличной износостойкости и способности сохранять идеальную сферическую форму в течение длительного времени эксплуатации.

Преимущества:

• Высокая твёрдость. Рубин уступает по твёрдости только алмазу, что делает его устойчивым к истиранию при контакте с большинством металлов.

• Гладкая поверхность. Обеспечивает минимальное трение и снижает риск повреждения измеряемой поверхности.

• Стабильность формы. Благодаря высокой плотности и однородной структуре рубин долго сохраняет геометрию шарика, что критично для точности измерений.

Однако у рубиновых наконечников есть и свои ограничения. Например, при контактном сканировании алюминиевых деталей может возникать эффект адгезионного износа: частицы алюминия налипают на поверхность рубина, искажая форму шарика и снижая точность измерений. Поэтому для интенсивного сканирования заготовок из алюминия рубин будет не лучшим выбором.

Когда использовать рубиновые щупы: для большинства стандартных задач, измерения стальных, титановых и других твёрдых сплавов, когда не требуется постоянное сканирование мягких металлов.

Нитрид кремния: решение для алюминия

Нитрид кремния (SiN) это керамическая альтернатива рубину, которая особенно востребована при работе с алюминиевыми заготовками. В отличие от рубина, этот материал не склонен к адгезии с алюминием, что позволяет избежать налипания частиц и сохранить точность измерений даже при длительном сканировании.

Преимущества:

• Отсутствие адгезии к алюминию. Ключевое преимущество нитрида кремния в том, что он не притягивает частицы алюминия, поэтому шарик остаётся чистым и сохраняет свою форму.

• Хорошая износостойкость. Хотя нитрид кремния немного уступает рубину по твёрдости, он всё равно достаточно устойчив к износу при работе с мягкими металлами.

• Стабильные метрологические характеристики. Материал сохраняет свои свойства при колебаниях температуры, что важно для точных измерений.

Но есть и минусы: при контакте со стальными и чугунными поверхностями нитрид кремния подвержен абразивному износу, поэтому его не рекомендуется использовать для сканирования твёрдых металлов.

Когда выбирать нитрид кремния: для интенсивного сканирования алюминиевых деталей, особенно в серийном производстве, где важна стабильность результатов.

Диоксид циркония: для работы с чугуном

Диоксид циркония (или цирконий) это ещё одна разновидность керамики, которая находит своё применение в измерительных щупах. Цирконий особенно эффективен при сканировании чугунных заготовок, где другие материалы быстро изнашиваются из-за высокой абразивности чугуна.

Преимущества:

• Устойчивость к абразивному износу. Цирконий хорошо справляется с контактом с шероховатыми и абразивными поверхностями, такими как чугун.

• Прочность и долговечность. Материал выдерживает значительные механические нагрузки, сохраняя форму шарика даже при интенсивном использовании.

• Совместимость с агрессивными средами. Цирконий устойчив к воздействию влаги и некоторых химикатов, что расширяет область его применения.

Тем не менее, циркониевые наконечники могут быть менее эффективны при работе с очень твёрдыми металлами или при необходимости максимальной точности на гладких поверхностях.

Когда выбирать диоксид циркония: для сканирования чугунных деталей, особенно при высоких нагрузках и в условиях повышенной абразивности.

Алмаз: максимальная точность и долговечность

Алмаз это самый твёрдый материал из всех возможных для наконечников щупов. Он обеспечивает высочайшую точность измерений и практически не подвержен износу, что делает его идеальным для самых требовательных задач. Такие щупы применяются для высокоточного контактного сканирования и контроля деталей из особо твердых или абразивных материалов, а также мягкого алюминия, где обычные рубиновые наконечники быстро изнашиваются или засоряются.

Преимущества:

• Максимальная твёрдость. Алмаз не царапается и не истирается даже при контакте с самыми твёрдыми материалами.

• Идеальная геометрия. Благодаря своей структуре алмаз позволяет создавать шарики с высочайшей точностью формы, что критично для прецизионных измерений.

• Долговечность. Срок службы алмазного наконечника значительно превышает срок службы наконечников из других материалов.

Несмотря на все свои превосходства, алмазные щупы имеют свои недостатки: они значительно дороже аналогов, а также требуют более аккуратного обращения и хранения.

Когда выбирать алмаз: для прецизионных измерений, работы с твёрдыми, абразивными, а также мягкими материалами и в случаях, когда требуется максимальная долговечность наконечника.

Практические рекомендации: как выбрать материал наконечника

Выбор материала наконечника зависит от нескольких факторов: типа измеряемого материала, методики измерений и требований к точности и долговечности. Вот несколько практических советов:

• Для алюминия и мягких металлов: выбирайте нитрид кремния или щуп с алмазным покрытием. Оба варианта предотвратят налипание материала в процессе сканирования и сохранят точность измерений.

• Для стали, титана и других твёрдых сплавов подойдёт синтетический рубин. Это универсальный вариант для большинства задач.

• Для чугуна, карбида кремния и абразивных поверхностей используйте диоксид циркония или алмаз. Они устойчивы к износу и прослужат дольше других материалов в таких условиях.

Также важно учитывать условия эксплуатации: при интенсивном сканировании или в агрессивной среде требования к материалу наконечника будут выше. Не забывайте и о совместимости щупов с типом измерительной головки вашей КИМ.

Правильный выбор наконечника не только повысит точность измерений, но и продлит срок службы оборудования, снизив затраты на обслуживание и замену щупов.
