Факторы, влияющие на достоверность и точность измерений на КИМ

Почему одной «хорошей» машины недостаточно для гарантии точности?

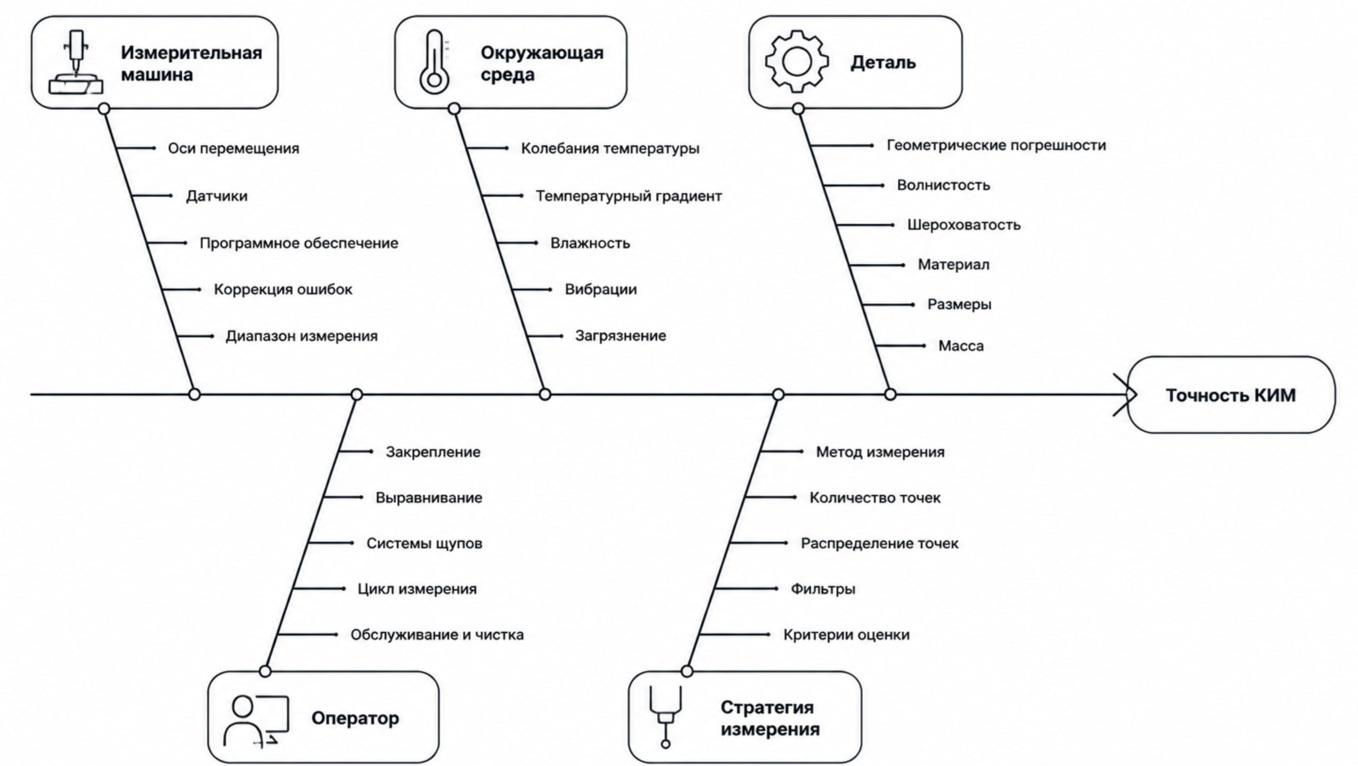

Даже самая современная КИМ с микронной паспортной точностью не может гарантировать достоверных результатов, если не учтены условия её эксплуатации. Приведенная ниже диаграмма систематизирует источники погрешностей по пяти основным направлениям: сама машина, окружающая среда, деталь, оператор и стратегия измерения. Пренебрежение любым из этих блоков способно свести на нет метрологическую ценность оборудования и вложенные в него инвестиции.

Температурные колебания

Среди всех факторов, влияющих на результат, нестабильные температурные условия занимают особое место, т.к. они действуют одновременно на все элементы измерительной цепи: деталь, машину и даже воздух между ними.

Стальные сплавы, из которых часто изготавливают контролируемые детали, имеют коэффициент линейного теплового расширения (КЛТР) порядка от 11 ⋅ 10⁻⁶ до 18 ⋅ 10⁻⁶ K⁻¹ на 1 °C. Это значит, что при изменении температуры на 1 °C метровый стальной вал изменит свою длину на 12 мкм (0,012 мм). Для деталей длиной 3 метра это уже 36 мкм — величина, заметно превышающая допуски в высокоточных узлах (например, в подшипниковых шейках или прецизионных втулках).

Но опасность кроется не только в абсолютном значении температуры (обычно нормируемом как 20 °C), но и в её нестабильности:

Колебания температуры. Суточные перепады даже в пределах ±1 °C приводят к «дыханию» как самой заготовки, так и элементов КИМ (гранитной плиты, стальных опор, шкал). Если деталь и машина прогреваются с разной скоростью, возникает дифференциальное расширение, которое является источником систематических ошибок.
Температурный градиент. Неравномерный нагрев/охлаждение помещения (например, из‑за близости окон, направленного в сторону КИМ потока воздуха от кондиционера или работающего вблизи оборудования) создаёт зоны с разной температурой. Деталь, перемещённая из теплого цеха в лабораторную зону с КИМ, будет иметь перепад температур по своему объёму, что исказит её геометрию локально.
Тепловое излучение. Источники тепла (лампы накаливания, компьютеры, люди) излучают тепло, локально нагревая поверхности и воздух вокруг себя. Особенно критично это при контроле тонкостенных или полированных деталей, при фиксации которых зачастую пренебрегают использованием перчаток.

Для компенсации этих эффектов метрологические лаборатории поддерживают температуру 20 ± 1 °C с жёстким контролем суточных колебаний (не более 1,0 °C) и градиентов по объёму помещения. Обязательным для высокоточного контроля также является акклиматизационный период: перед измерением заготовки должны выдерживаться в буферной зоне не менее 6 часов (для крупных изделий — до 24 часов), чтобы их температура выровнялась с температурой окружающей среды и элементов КИМ.

Другие критические группы факторов

Окружающая среда (помимо температуры). Вибрации от работающих в цехе станков или транспорта могут вносить шумы в показания контактных датчиков КИМ, особенно при сканировании. Загрязнения (пыль, масло, стружка) искажают контакт щупа с поверхностью заготовки, а грязь на гранитной плите или направляющих не только нарушает их эталонную плоскостность и прямолинейность, но и подвергает риску выхода из строя прецизионных воздушных подшипников. Колебания влажности могут вызывать коррозию прецизионных механических узлов, сбои в пневматических воздушных подшипниках, образование конденсата на электронике и накопление статического электричества, влияющего на результаты измерений.
Деталь. Материал, шероховатость, волнистость и вес детали напрямую определяют методику контроля. Тяжёлые детали требуют внимательного подхода к их фиксации, чтобы избежать прогибов под собственным весом. Шероховатость поверхности влияет на выбор диаметра щупа и фильтрацию данных: агрессивные фильтры могут «сгладить» реальные отклонения формы, а недостаточная фильтрация — усилить шум от микронеровностей.
Измерительная машина. Ошибки кинематики осей, некорректно подобранный измерительный объем, неподходящая под конкретную задачу измерительная головка и функционал ПО способны нивелировать преимущества термостабильной среды. Регулярное техническое обслуживание и калибровка машины, а также своевременное обновление программного обеспечения и расширение набора аксессуаров — залог поддержания точности и эффективности измерительного оборудования.
Оператор. Человеческий фактор проявляется на всех этапах: от чистоты рабочего места до интерпретации результатов. Неправильное закрепление детали вызывает упругие деформации, а контакт с деталью голыми руками локально меняет её температуру. Немало споров также способны вызвать некорректно подобранные щуповые конфигурации, цикл измерений и даже первичное выравнивание систем координат.
Стратегия измерения. Количество и распределение точек, метод контакта (поточечный или сканирование), критерии оценки должны соответствовать типу контролируемого параметра. Например, для контроля цилиндричности недостаточно 3–4 точек — требуется плотное сканирование всего профиля. Немаловажным также является и правильное применение глубины и настроек фильтрации в зависимости от нормативных требований, конструкторских задач и условий измерения.

Практические рекомендации

Термостабилизация. Поддерживайте температуру 20 ± 1 °C с минимальными суточными колебаниями. Используйте датчики для мониторинга градиентов в объёме помещения. Исключите прямое попадание теплого или холодного воздуха на КИМ.
Акклиматизация деталей. Массивные изделия, требующие высокой точности, выдерживайте в буферной зоне лаборатории не менее 24 часов перед измерением.
Контроль вибраций. Изолируйте КИМ от источников колебаний (изолированные фундаменты, антивибрационные системы при необходимости).
Подготовка детали. Очищайте поверхность от загрязнений, масла и стружки. Избегайте контакта с деталью голыми руками перед измерением. Старайтесь фиксировать детали на крепежной оснастке во избежание возможных прогибов или смещений при контактах щупа.
Оптимизация стратегии. Выбирайте головки, щупы, фильтры и плотность сбора точек под тип контролируемого параметра. Не проводите измерения высокоточных параметров на высоких скоростях.
Документирование условий. Фиксируйте в протоколах температуру, влажность, вибрационный фон и параметры измерения, чтобы иметь возможность анализировать источники погрешностей при спорных результатах.
Ежегодное ТО и калибровка КИМ. Проводите обязательное техническое обслуживание КИМ согласно регламентам завода-изготовителя силами квалифицированных сервисных специалистов.

Заключение

Достоверность измерений на КИМ может быть гарантирована исключительно при системном подходе, где температурный режим является фундаментом, но не единственным элементом. Как следует из приведенного в нашей статье материала, результат формируется под действием десятков взаимосвязанных факторов: от теплового расширения стали до квалификации оператора. Комплексный контроль всех ветвей этой схемы позволяет минимизировать неопределённость измерений и гарантировать воспроизводимость результатов, что критически важно для обеспечения качества продукции в современном машиностроении.
